ABLOY EL461 – elektromechanický úzký zámek

Neohodnoceno

Efekt lupa

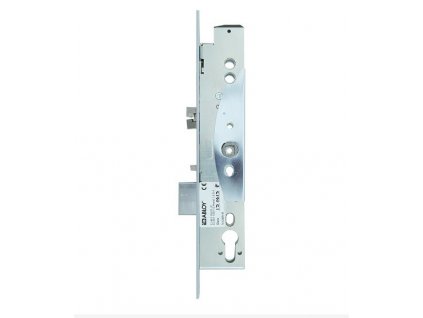

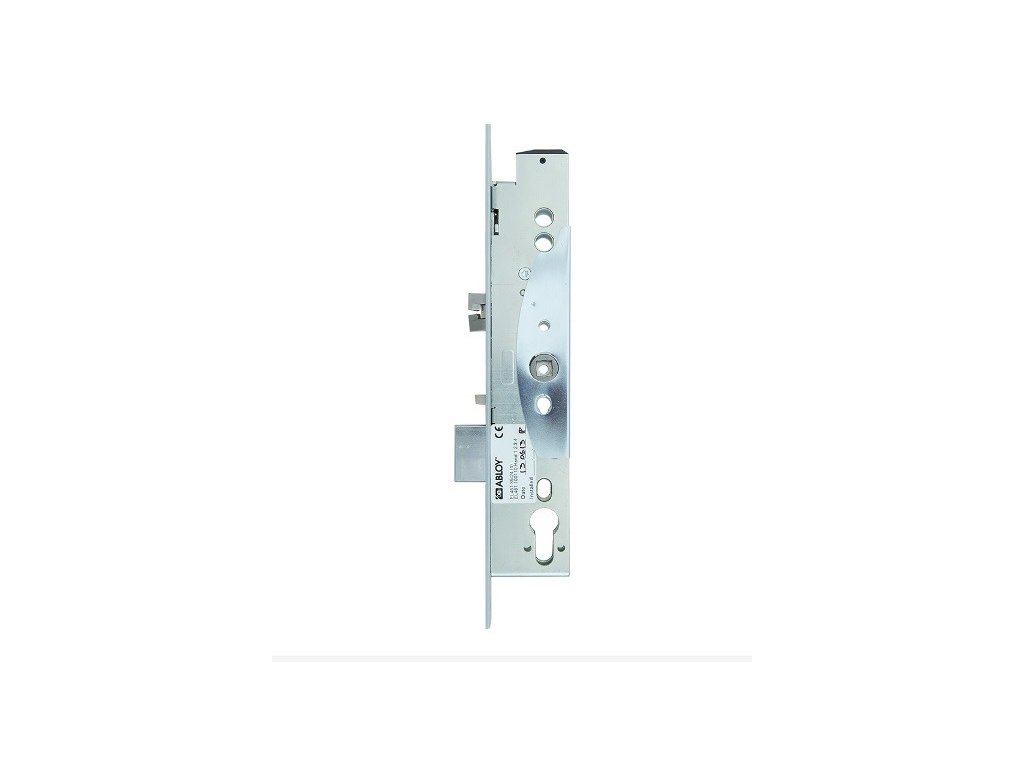

ABLOY EL461 – elektromechanický úzký zámek (backset 35)
  • 1 z 5

ABLOY EL461 – elektromechanický úzký zámek (backset 35) ABLOY EL461 – elektromechanický úzký zámek (backset 35) ABLOY EL461 – elektromechanický úzký zámek (backset 35) ABLOY EL461 – elektromechanický úzký zámek (backset 35)



ELEKTROMECHANICKÝ SAMOZAMYKACÍ ÚZKÝ ZÁMEK ASSA ABLOY EL461 s oboustrannou kontrolou vstupu

Parametry

Značka FAB ASSA ABLOY
Kategorie Elekromechanické samozamykací zámky
Zvolte variantu
Kód produktu EL002077 backset: 30 Na objednávku (cca do 1 týdne)
Kód produktu EL002003 backset: 35 Na objednávku (cca do 1 týdne)
Kód produktu EL002098 backset: 45 Na objednávku (cca do 1 týdne)
Kód produktu EL002589 backset: 40 Na objednávku (cca do 1 týdne)


Popis

ELEKTROMECHANICKÝ SAMOZAMYKACÍ ÚZKÝ ZÁMEK ASSA ABLOY EL461 s oboustrannou kontrolou vstupu, určený pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.

Elektromechanický samozamykací zámek vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu.
Lze použít do požárně odolných dveří.
Lze použít do bezpečnostních dveří.
Elektromechanický zámek s panikovou funkcí.


Použití ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL461 :
  • Pro vnitřní i plášťové úzké dveře - například ALU profil.
  • Nedělený čtyřhran pro oboustrannou kontrolu vstupu.
  • Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
  • Elektrický zámek do dveří.

Výhody ABLOY EL461 :
  • pravolevý - oboustranná střelka
  • samozamykací
  • paniková funkce - pouze v reverzním režimu
  • oboustranná kontrola vstupu - nedělený čtyřhran
  • kompletní certifikace
  • napájení v rozsahu 12-24V DC
  • dvoubodové uzamčení dveří

Vhodné příslušenství:

CERTIFIKACE :

EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC4
NBU SS4=3
SK NBU Stupeň „Tajné“


Popis funkcí zámku
  • Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
  • Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
  • Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
  • Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.

Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout ale pouze odemknout.

Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika.
„2“ fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

„3“ fail safe – funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Pro řešení únikových východů dle normy EN179 a EN1125 použijte zámky EL460 nebo EL466.

Technická data:
Napájení
  • 12 – 24 V DC STAB +/- 10 %
Proudový odběr
  •  12V DC 240 mA v klidu
  • Max. 550 mA
  • 24V DC 130 mA v klidu
  • Max. 300 mA
Monitorovací kontakty
  •  Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot
  • -25°C až +70°C
Výsuv závor závora
  • 20 mm
oboustranná střelka:
  • 10 mm
Signalizace
  • dveře otevřené/zavřené
  • klíč odemyká/volný
  • klika stisknutá/volná
  • závora zatažená
  • závora vysunutá

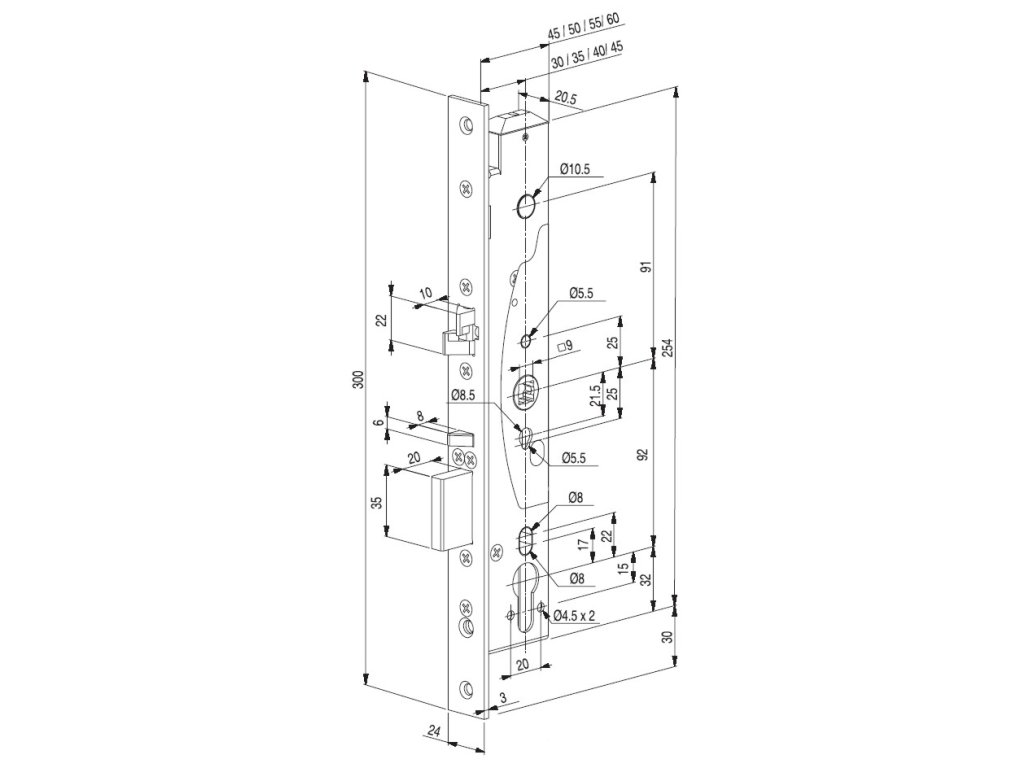

Vyráběné backsety
  • standardně 35 mm,
  • na objednávku 30, 40 a 45 mm
Backset 45mm, 35mm, 30mm
rozteč 92mm
napájení 12 – 24 V DC STAB +/- 10 %
monitorovací kontakty Max 0,5 A 30V AC/DC resist, 10 W
výsuv závor závora 20 mm oboustranná střelka: 10 mm
vyráběné backsety standardně 35mm,na objednávku 30,40,45mm
šířka čelního štítu 24mm (na objednávku 28mm), nerez
čtyřhran nedělený 9mm čtyřhran, s redukcí lze použít i 8mm
cylindrická vložka DIN - europrofil
dveřní vůle 2-5,5 mm
max.velikost dveří v.2520 x š. 1320 mm Max.200kg
