ABLOY EL466 FLAT

Neohodnoceno

Efekt lupa
EL466 FLAT
  • 1 z 4

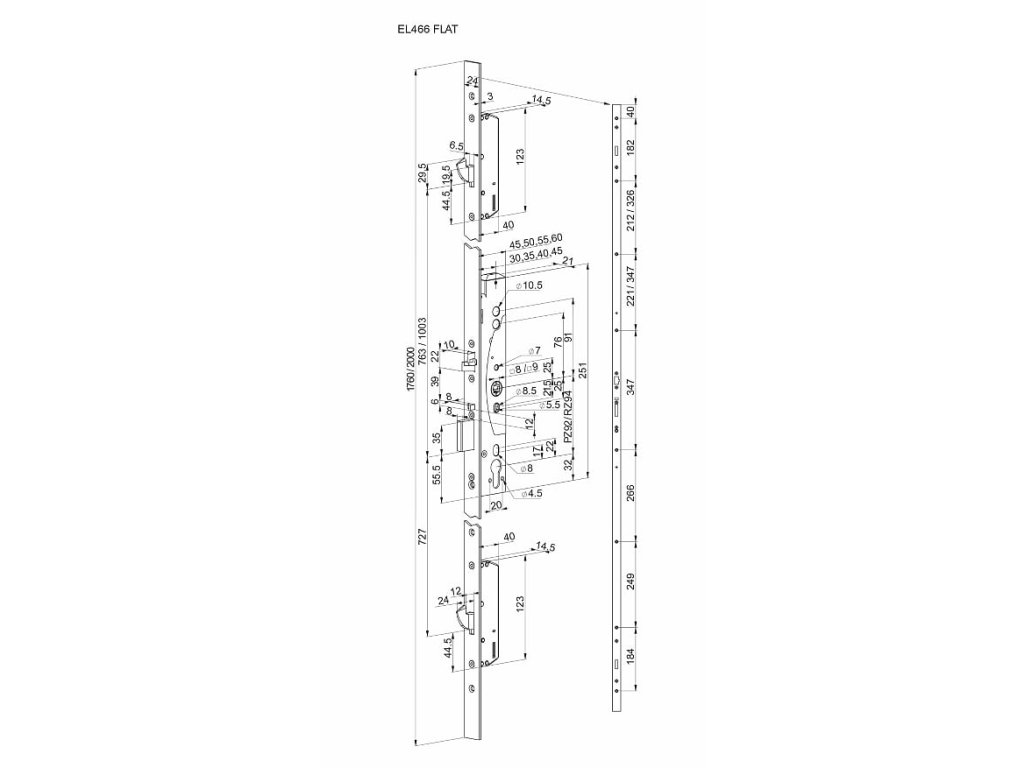

EL4660 FLAT nakres ABLOY EL466 Multipoint (backset 30, Délka štítu 1760) ABLOY EL466 Multipoint (backset 30, Délka štítu 1760)

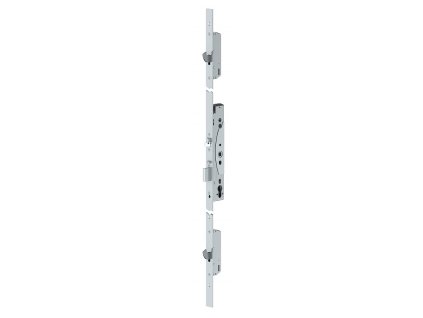

ELEKTROMECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ABLOY EL466 MULTIPOINT FLAT

Parametry

Značka FAB ASSA ABLOY
Kategorie Elekromechanické samozamykací zámky
Zvolte variantu
Kód produktu EL002761 backset: 30
Délka štítu: 1760 		Na objednávku (cca do 1 týdne)
Kód produktu EL002762 backset: 30
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)
Kód produktu EL002657 backset: 35
Délka štítu: 1760 		Na objednávku (cca do 1 týdne)
Kód produktu EL002749 backset: 35
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)
Kód produktu EL002726 backset: 45
Délka štítu: 1760 		Na objednávku (cca do 1 týdne)
Kód produktu EL002763 backset: 45
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)
Kód produktu EL002764 backset: 40
Délka štítu: 1760 		Na objednávku (cca do 1 týdne)
Kód produktu EL002728 backset: 40
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)


Popis

ELEKTROMECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ABLOY EL466 MULTIPOINT FLAT

Vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu.
Lze použít do požárně odolných dveří.
Elektromechanický zámek s panikovou funkcí.
Lze použít do bezpečnostních dveří.


Použití ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL466 FLAT,vícebodový :

  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
  • Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
  • Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
  • Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
  • Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
  • Elektrický zámek do dveří.

Výhody ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL466 FLAT ,vícebodový:

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Jednotné napájení 12 - 24 V DC.
  • Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Vhodné příslušenství:

CERTIFIKACE:

  • ČSN EN 179:1997+A1:2001 - Pro únikové východy
  • ČSN EN 1125:1997+A2 3002 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
  • EN 61000-6-1 - EMC
  • EN 61000-6-3 - EMC
  • EN 14846 - Elektrické zámky
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Funkce zámku

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.

  • Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
  • Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.


Možnosti nastavení zámku - ovládání prostupu

  • "0" - fail secure
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
  • "1" - fail safe - funkce EPS
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Poznámka:


K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

Technické údaje:

Použití do protipožárních dveří Ano
Proudový odběr 12V DC 240mA v klidu, MAX. 550mA 24V DC 130mA v klidu, max.300mA
Napájecí napětí 12-24V DC STAV +- 10%
Rozměr rozteč zámku 92mm
Monitorovací kontakty max. 0,5A 30V AC/DC resist., 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm, háky 24mm
Šířka čelního štítu 24mm, nerez, délka 1760 nebo 2000mm, U profil
Čtyřhran dělený 9mm, s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-5,5mm
Max. rozměry dveří v. 2520x š.1320mm, max. 200kg
Obsah balení zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
Signalizace stavu zámku a)dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá
