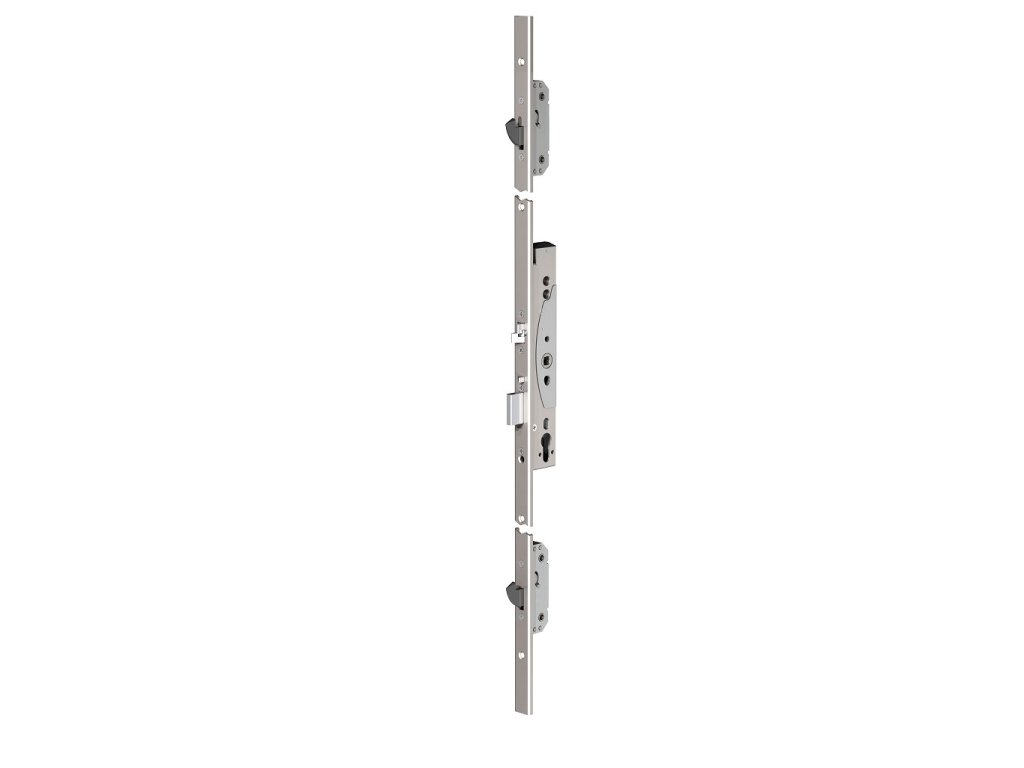

ELEKTROMECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ABLOY EL466 MULTIPOINT

Běžná cena Více informací v tabulce variant
Ušetříte 5 616,09 Kč (–18 %)
Cena od 20 375,20 Kč bez DPH
od 24 653,99 Kč
Značka FAB ASSA ABLOY
Kategorie Elekromechanické samozamykací zámky
Zvolte variantu
Kód produktu EL001389 backset: 30
Délka štítu: 1760
Skladem u dodavatele (cca 3 prac.dny) (1 ks) 30 697,70 Kč 25 184,21 Kč
20 813,40 Kč bez DPH

Kód produktu EL001438 backset: 30
Délka štítu: 2000
4-5 týdnů od objednávky 31 133,30 Kč 25 517,21 Kč
21 088,60 Kč bez DPH

Kód produktu EL001559 backset: 35
Délka štítu: 1760
4-5 týdnů od objednávky 30 080,60 Kč 24 653,99 Kč
20 375,20 Kč bez DPH

Kód produktu EL001517 backset: 35
Délka štítu: 2000
Skladem u dodavatele (cca 3 prac.dny) (3 ks) 30 080,60 Kč 24 653,99 Kč
20 375,20 Kč bez DPH

Kód produktu EL001725 backset: 45
Délka štítu: 1760
4-5 týdnů od objednávky 30 697,70 Kč 25 184,21 Kč
20 813,40 Kč bez DPH

Kód produktu EL001576 backset: 45
Délka štítu: 2000
4-5 týdnů od objednávky 30 697,70 Kč 25 184,21 Kč
20 813,40 Kč bez DPH

Kód produktu EL001978 backset: 40
Délka štítu: 1760
Skladem u dodavatele (cca 3 prac.dny) (3 ks) 30 697,70 Kč 25 184,21 Kč
20 813,40 Kč bez DPH

Kód produktu EL001779 backset: 40
Délka štítu: 2000
4-5 týdnů od objednávky 30 697,70 Kč 25 184,21 Kč
20 813,40 Kč bez DPH


ELEKTROMECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ABLOY EL466 MULTIPOINT

Vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu.
Lze použít do požárně odolných dveří.
Elektromechanický zámek s panikovou funkcí.
Lze použít do bezpečnostních dveří.


Použití ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL466,vícebodový:

  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
  • Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
  • Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
  • Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
  • Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
  • Elektrický zámek do dveří.

Výhody ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL466,vícebodový:

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Jednotné napájení 12 - 24 V DC.
  • Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Vhodné příslušenství:

CERTIFIKACE:

  • ČSN EN 179:1997+A1:2001 - Pro únikové východy
  • ČSN EN 1125:1997+A2 3002 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
  • EN 61000-6-1 - EMC
  • EN 61000-6-3 - EMC
  • EN 14846 - Elektrické zámky
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Funkce zámku

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.

  • Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
  • Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.


Možnosti nastavení zámku - ovládání prostupu

  • "0" - fail secure
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
  • "1" - fail safe - funkce EPS
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Poznámka:

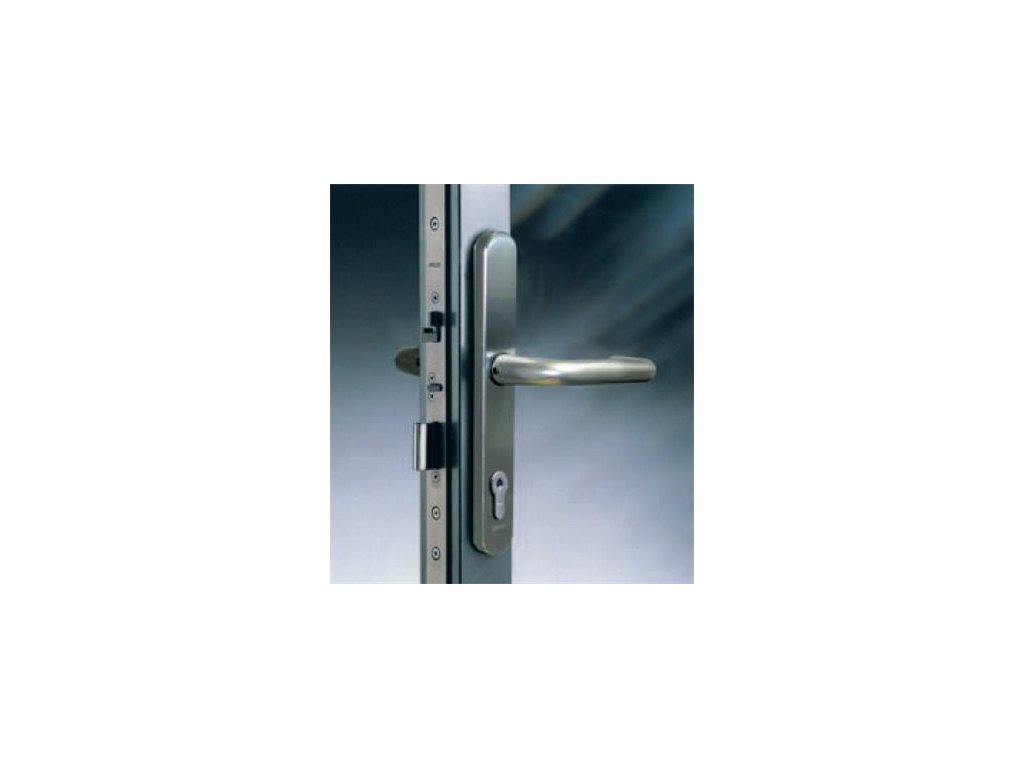

K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

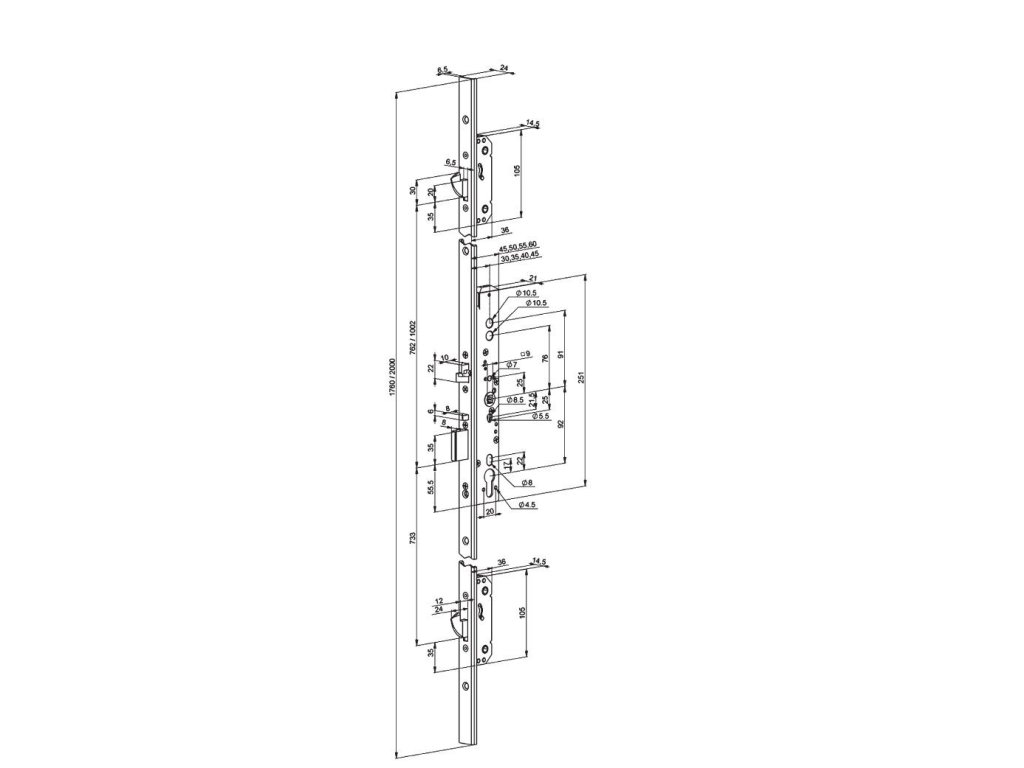

Technické údaje:

Použití do protipožárních dveří Ano
Proudový odběr 12V DC 240mA v klidu, MAX. 550mA 24V DC 130mA v klidu, max.300mA
Napájecí napětí 12-24V DC STAV +- 10%
Rozměr rozteč zámku 92mm
Monitorovací kontakty max. 0,5A 30V AC/DC resist., 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm, háky 24mm
Šířka čelního štítu 24mm, nerez, délka 1760 nebo 2000mm, U profil
Čtyřhran dělený 9mm, s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-5,5mm
Max. rozměry dveří v. 2520x š.1320mm, max. 200kg
Obsah balení zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
Signalizace stavu zámku a)dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá
Backset 45mm, 35mm, 30mm, 40mm
délka čelního štítu 1760, 2000
rozteč 92mm
napájení 12-24V DC STAV +- 10%
monitorovací kontakty max. 0,5A 30V AC/DC resist., 10W
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20mm,oboustranná střelka:10mm,háky 24mm
vyráběné backsety standardně 35mm,na objednávku 30,40,45mm
šířka čelního štítu 24mm,nerez
čtyřhran dělený 9mm, s redukcí lze použít i 8mm
cylindrická vložka DIN - europrofil
dveřní vůle 2-5,5 mm
max.velikost dveří v.2520 x š. 1320 mm Max.200kg
