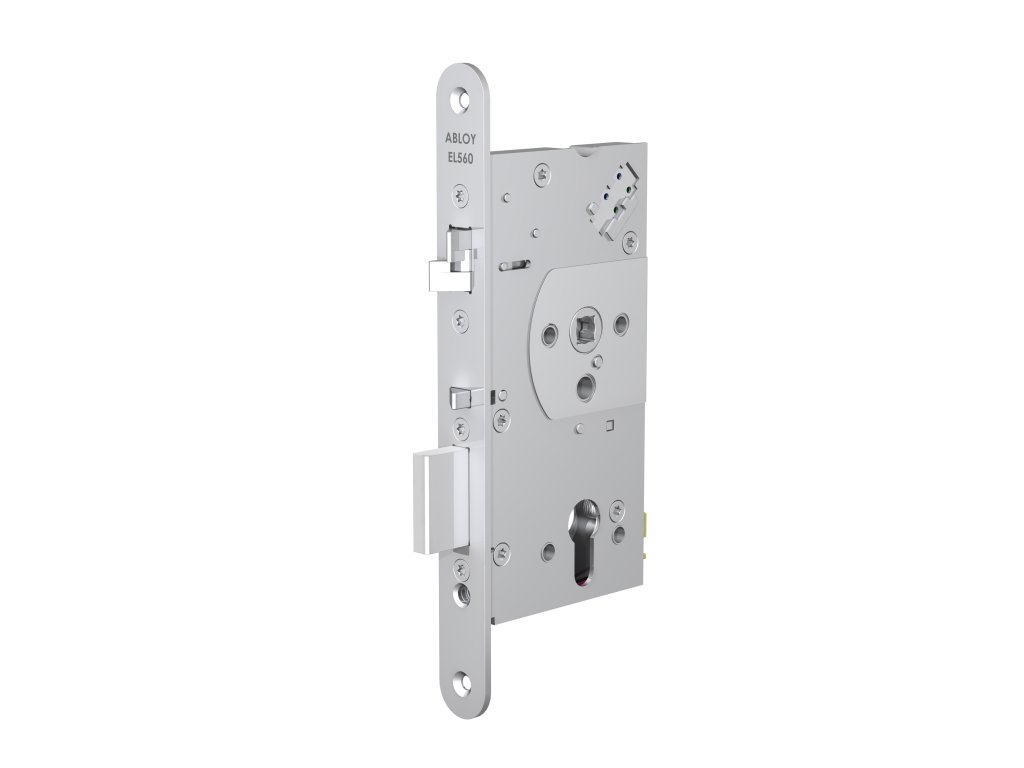

ABLOY EL560 – elektromechanický hluboký zámek
Popis
- Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
- Elektromechanický zámek s panikovou funkcí.
- Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
- Pro vnitřní i venkovní plné dveře.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
- Elektrický zámek do dveří
- Doporučené příslušenství:
Výhody ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL560:
Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Jednotné napájení 12 - 24 V DC.
Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Funkce zámku:
- Po uzavření dveří se zámek automaticky uzamkne - vysune se závora a zablokuje se střelka.
- Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka.
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
CERTIFIKACE:
Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu : 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
- ČSN EN 1627 - Odolnost proti násilnému vniknutí
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
- STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu
Varianty nastavení zámku - ovládání prostupu
- "0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky. - "1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

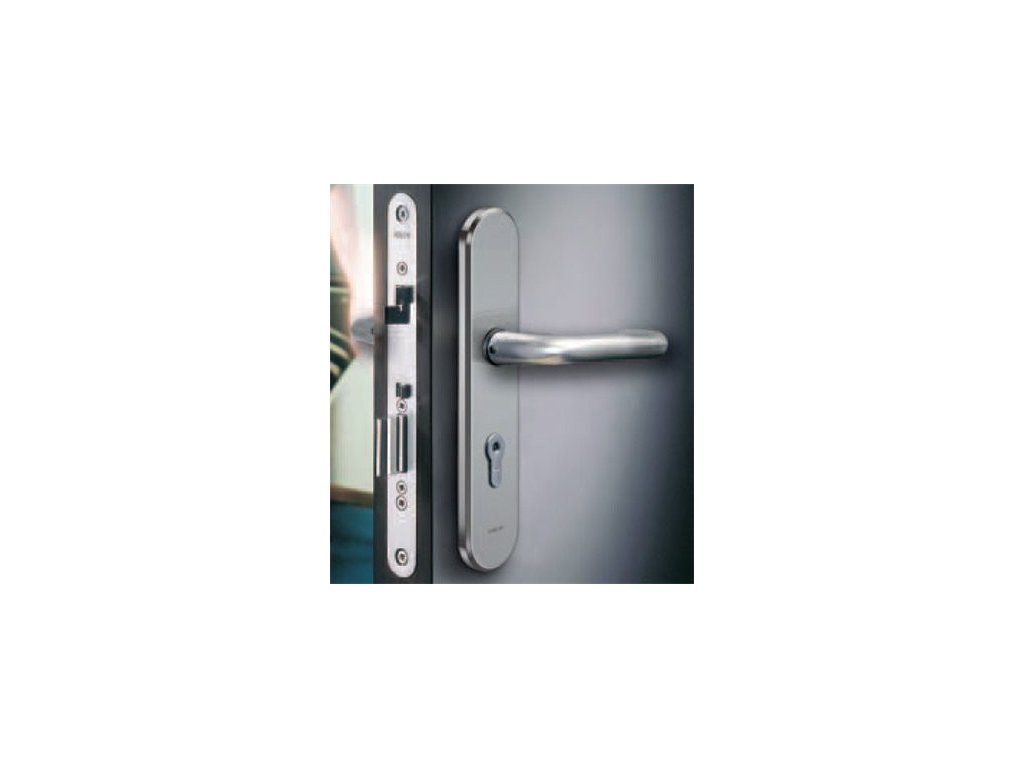

K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
Technické údaje:
| Název | ABLOY EL560 – elektromechanický hluboký zámek |
| Výrobce | Assa Abloy |
| Použití do protipožárních dveří | Ano |
| Proudový odběr | Nominal 0,13 A (12 V), 0,065 A (24 V) Max. 0,40 A |
| Napájecí napětí | 12 - 24 V DC (-10%, +10%) |
| Rozměr | rozteč 72mm |
| Monitorovací kontakty | max.0,5 A 30V AC/DC resist, 10W |
| Rozsah pracovních teplot | -25°C až +70°C |
| Výsuv závor | závora 20mm, oboustranná střelka: 10mm |
| Vyráběné backsety | 55,60,80,100mm |
| Šířka čelního štítu | 20mm, nerez |
| Čtyřhran | dělený 9mm čtyřhran, s redukcí lze použít i 8mm |
| Cylindrická vložka | DIN - europrofil |
| Dveřní vůle | 2-5,5mm |
| Max. rozměry dveří | v.2520mm x š. 1320mm, max. 200kg |
| Obsah balení | zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky |

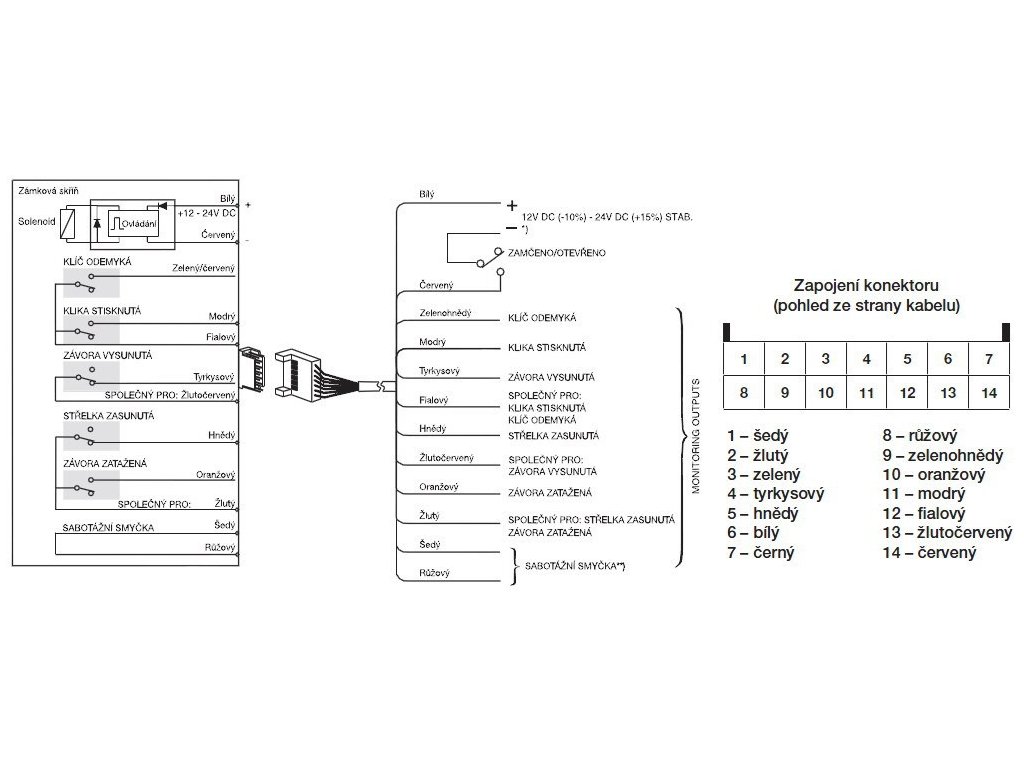

| Signalizace stavu zámku | a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené |
Související produkty
-
Kód: EL000315
-
Kód: EL000273
-
Kód: EL001294
-
Kód: EL000506
-
Kód: EL001427
-
Kód: EL001428
| Backset | 55mm, 65mm, 100mm, 60mm, 80mm |
| rozteč | 72mm |
| napájení | 12 - 24 V DC STAB (-10%, +10%) |
| monitorovací kontakty | Max 0,5 A 30V AC/DC resist, 10 W |
| rozsah pracovních teplot | -25°C až +70°C |
| výsuv závor | závora 20 mm oboustranná střelka: 10 mm |
| vyráběné backsety | standardně 55mm, na objednávku 60,65,80 a 100mm |
| šířka čelního štítu | 20mm (na objednávku 24mm), nerez |
| čtyřhran | dělený 9mm čtyřhran, s redukcí lze použít i 8mm |
| cylindrická vložka | DIN - europrofil |
| dveřní vůle | 2-5,5 mm |
| max.velikost dveří | v.2520 x š. 1320 mm Max.200kg |
