EL566 FLAT
  • 1 z 4

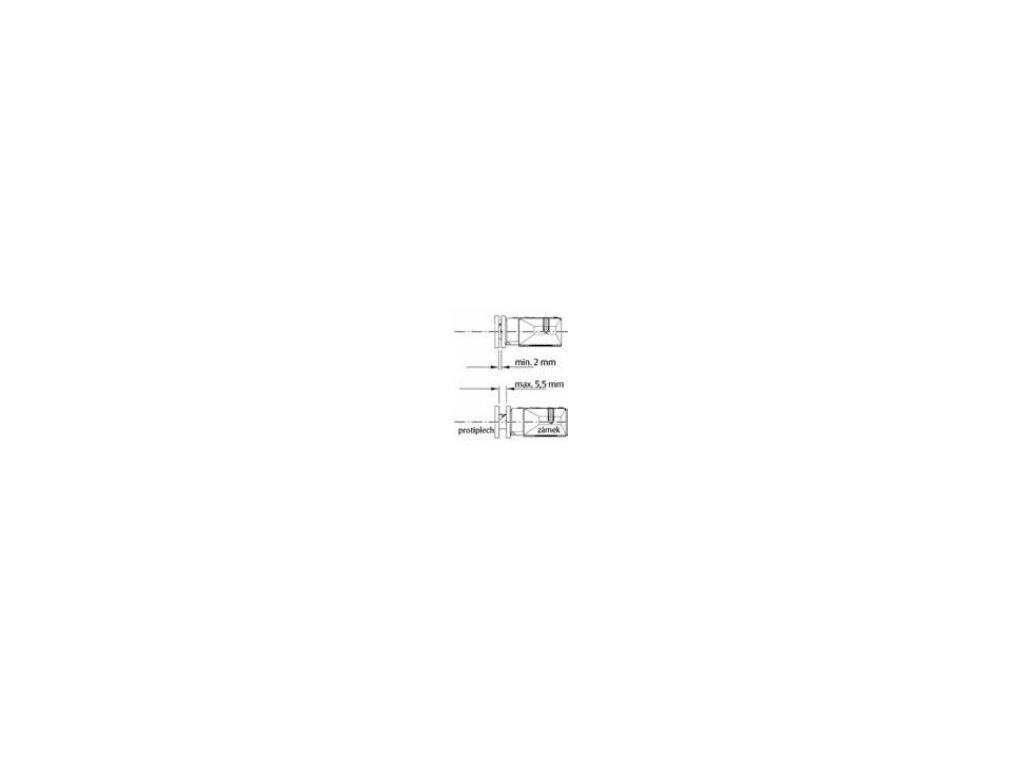

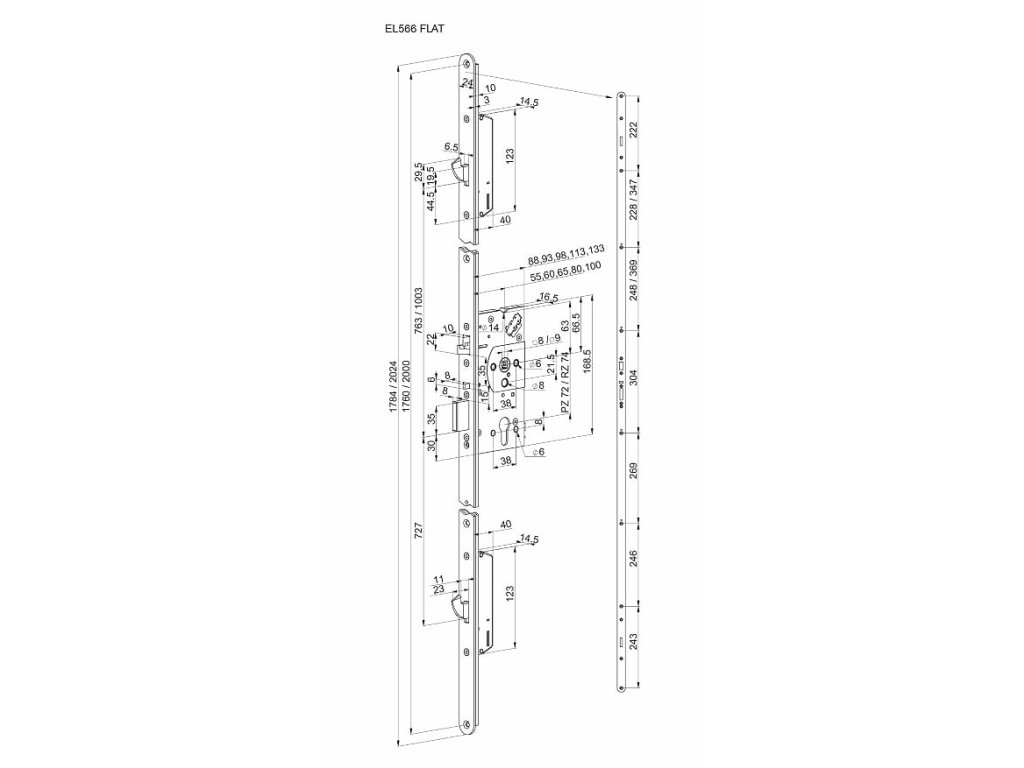

EL566 FLAT nakres ABLOY EL566 Multipoint (backset 60, Délka štítu 1760) ABLOY EL566 Multipoint (backset 60, Délka štítu 1760)

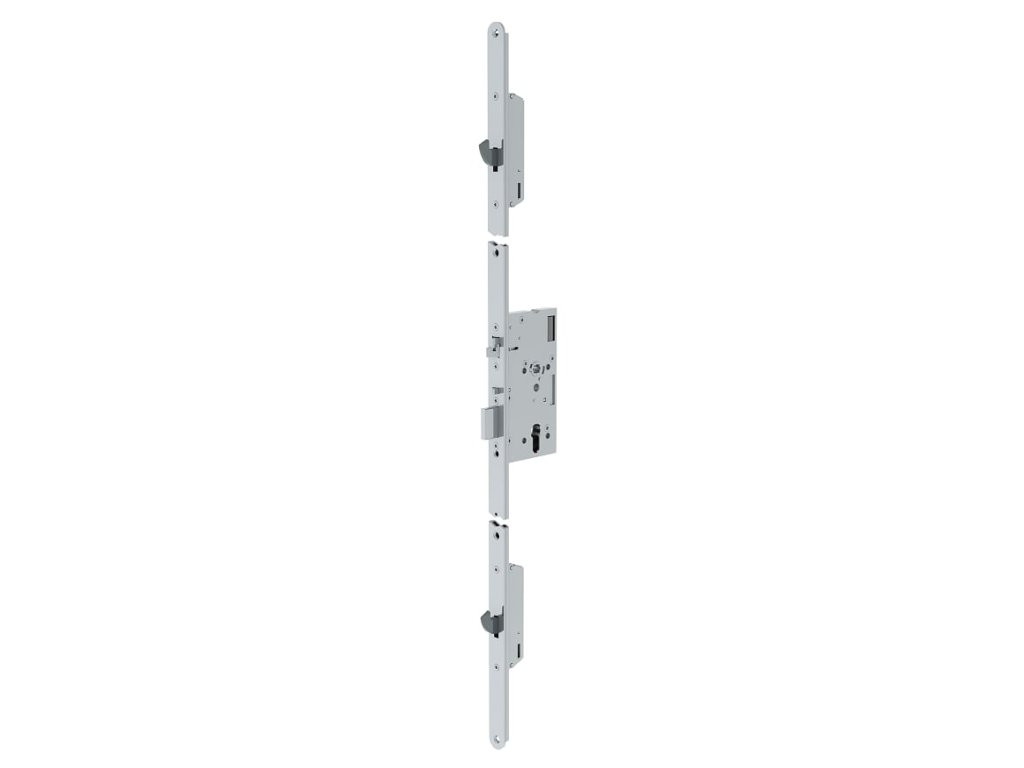

ABLOY EL566 FLAT - elektromechanický samozamykací hluboký vícebodový zámek.

Parametry

Značka FAB ASSA ABLOY
Kategorie Elekromechanické samozamykací zámky
Zvolte variantu
Kód produktu EL002769 backset: 55
Délka štítu: 1760 		Na objednávku (cca do 1 týdne)
Kód produktu EL002770 backset: 55
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)
Kód produktu EL002771 backset: 60
Délka štítu: 1760 		Na objednávku (cca do 1 týdne)
Kód produktu EL002772 backset: 60
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)
Kód produktu EL002776 backset: 100
Délka štítu: 2000 		Na objednávku (cca do 1 týdne)


Popis

ABLOY EL566 FLAT - elektromechanický samozamykací hluboký vícebodový zámek.

Jedinečné řešení pro únikové požárně odolné dveře.
Lze použít pro únikové dveře.
Elektromechanický zámek s panikovou funkcí.
Lze použít do požárně odolných dveří.

Použití ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL566 FLAT:
- Pro vnitřní i plášťové plné dveře - např. dřevěné.
- Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky viz. nastavení zámku.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda).
- Elektrický zámek do dveří.

Doporučené příslušenství:

  • bezpečnostní kování IKON SX03 (klika-klika)
  • kabel s konektorem EA218 (6m), EA219 (10m)
  • kabelová průchodka zadlabací 10314-10
  • kabelová průchodka pro vnější montáž PAP
  • vnější protiplech - čelní štít EA325
Výhody ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL566:
  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Jednotné napájení 12 - 24 V DC.
  • Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Popis funkcí zámku :


• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.

• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.

• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.

• Zámek musí být vždy osazen kováním typu klika/klika s děleným čtyřhranem.

Varianty nastavení zámku - ovládání prostupu
  • "0" - fail secure
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
  • "1" - fail safe - funkce EPS
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Poznámka:

K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
