ABLOY EL566 Multipoint

Neohodnoceno

  • 1 z 4

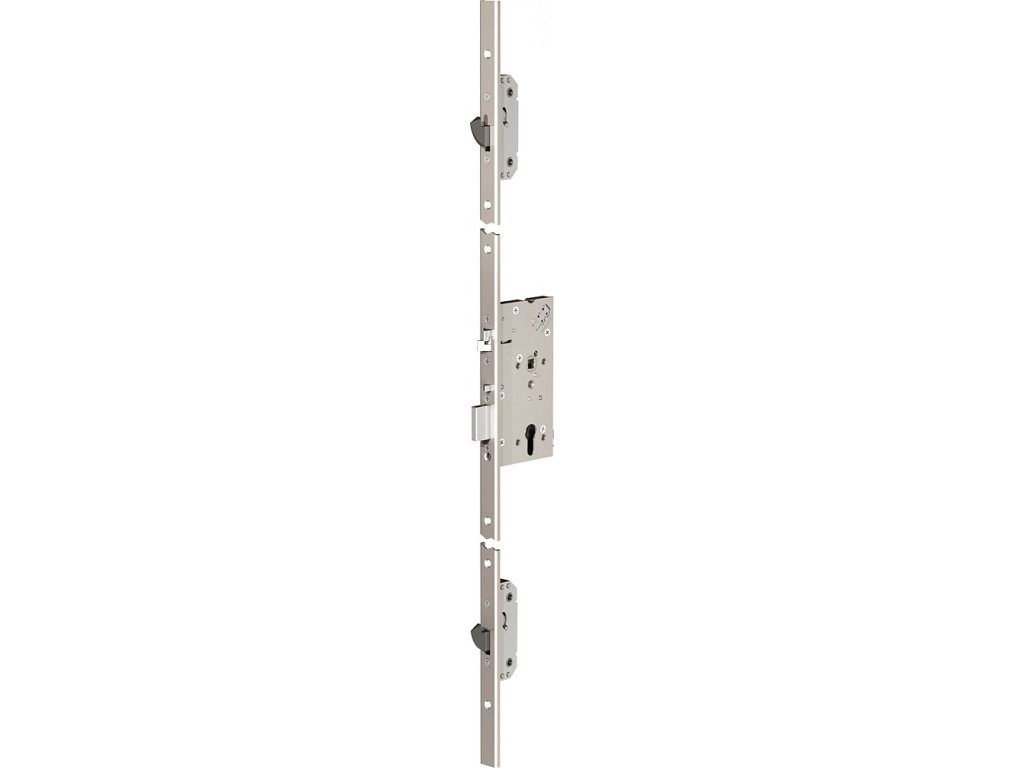

ABLOY EL566 MULTIPOINT - elektromechanický samozamykací hluboký vícebodový zámek.

Běžná cena Více informací v tabulce variant
Ušetříte 5 440,17 Kč (–17 %)
Cena od 20 050,72 Kč bez DPH
od 24 261,37 Kč
Značka FAB ASSA ABLOY
Kategorie Elekromechanické samozamykací zámky
Zvolte variantu
Kód produktu EL001561 backset: 55
Délka štítu: 1760
Na objednávku (cca do 1 týdne) 29 294,10 Kč 24 261,37 Kč
20 050,72 Kč bez DPH

Kód produktu EL001512 backset: 55
Délka štítu: 2000
Na objednávku (cca do 1 týdne) 29 294,10 Kč 24 261,37 Kč
20 050,72 Kč bez DPH

Kód produktu EL001390 backset: 60
Délka štítu: 1760
Na objednávku (cca do 1 týdne) 31 665,70 Kč 26 225,53 Kč
21 673,99 Kč bez DPH

Kód produktu EL002248 backset: 60
Délka štítu: 2000
Na objednávku (cca do 1 týdne) 31 665,70 Kč 26 225,53 Kč
21 673,99 Kč bez DPH

Kód produktu EL002191 backset: 65
Délka štítu: 1760
Na objednávku (cca do 1 týdne) 31 665,70 Kč 26 225,53 Kč
21 673,99 Kč bez DPH

Kód produktu EL002254 backset: 65
Délka štítu: 2000
Na objednávku (cca do 1 týdne) 31 665,70 Kč 26 225,53 Kč
21 673,99 Kč bez DPH

Kód produktu EL001934 backset: 100
Délka štítu: 2000
Na objednávku (cca do 1 týdne) 30 516,20 Kč 25 273,51 Kč
20 887,20 Kč bez DPH


ABLOY EL566 MULTIPOINT - elektromechanický samozamykací hluboký vícebodový zámek.

Jedinečné řešení pro únikové požárně odolné dveře.
Lze použít pro únikové dveře.
Elektromechanický zámek s panikovou funkcí.
Lze použít do požárně odolných dveří.

Použití ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL566- vícebodový:
- Pro vnitřní i plášťové plné dveře - např. dřevěné.
- Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky viz. nastavení zámku.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda).
- Elektrický zámek do dveří.

Doporučené příslušenství:

  • bezpečnostní kování IKON SX03 (klika-klika)
  • kabel s konektorem EA218 (6m), EA219 (10m)
  • kabelová průchodka zadlabací 10314-10
  • kabelová průchodka pro vnější montáž PAP
  • vnější protiplech - čelní štít EA325
Výhody ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL566,vícebodový:
  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Jednotné napájení 12 - 24 V DC.
  • Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Popis funkcí zámku :


• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.

• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.

• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.

• Zámek musí být vždy osazen kováním typu klika/klika s děleným čtyřhranem.

Varianty nastavení zámku - ovládání prostupu
  • "0" - fail secure
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
  • "1" - fail safe - funkce EPS
    Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Poznámka:

K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

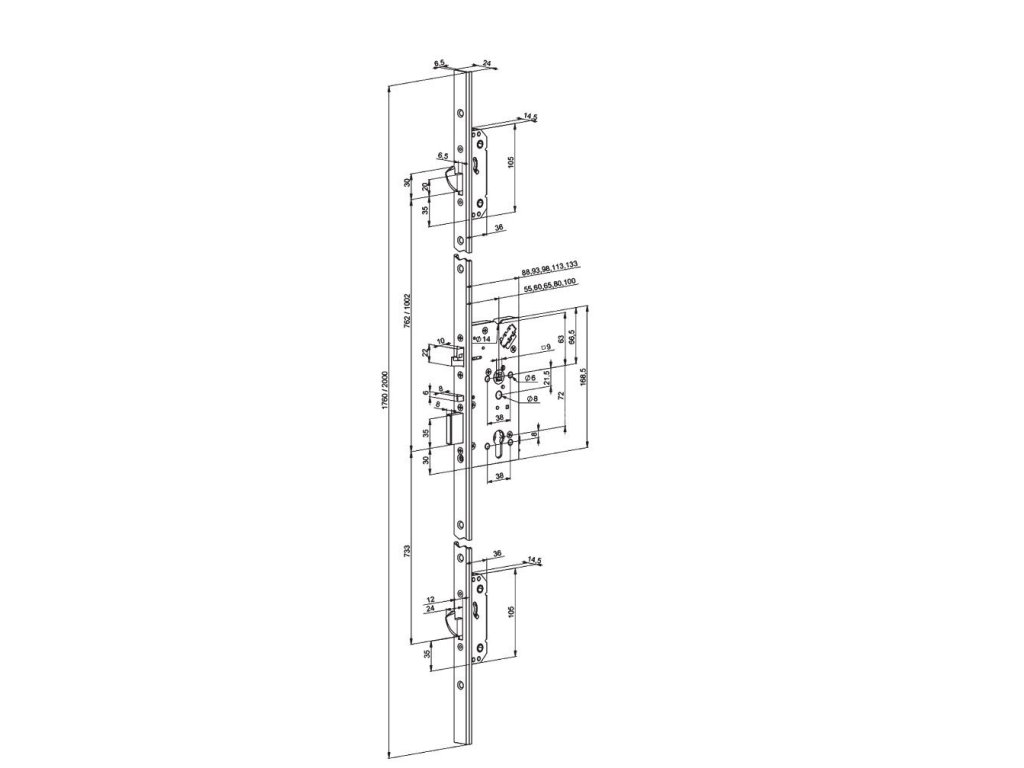

Backset 55mm, 65mm, 100mm, 60mm
délka čelního štítu 1760, 2000
rozteč 72mm
napájení 12-24V DC STAB +- 10%
monitorovací kontakty Max 0,5 A 30V AC/DC resist, 10 W
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20mm,oboustranná střelka:10mm,háky 24mm
vyráběné backsety standardně 55mm, na objednávku 60,65,80 a 100mm
šířka čelního štítu 24mm,nerez
čtyřhran dělený 9mm čtyřhran, s redukcí lze použít i 8mm
cylindrická vložka DIN - europrofil

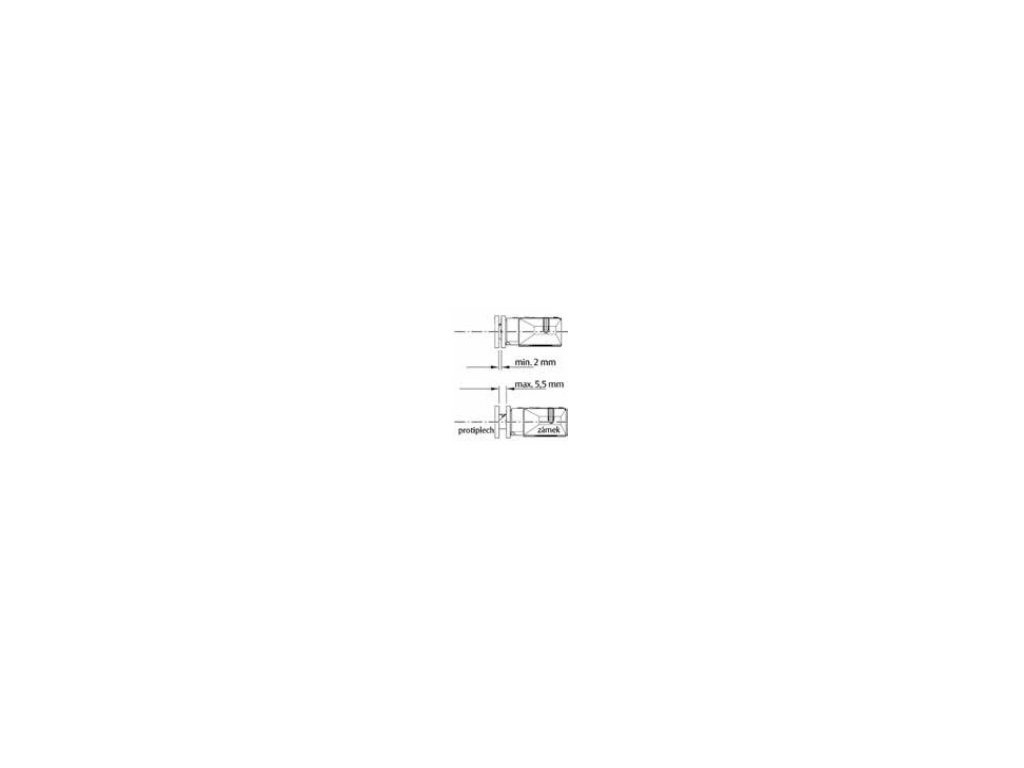

dveřní vůle 2-5,5 mm
max.velikost dveří v.2520 x š. 1320 mm Max.200kg
