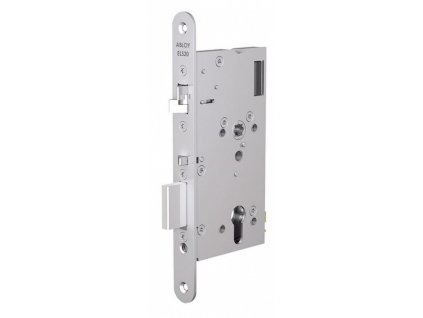

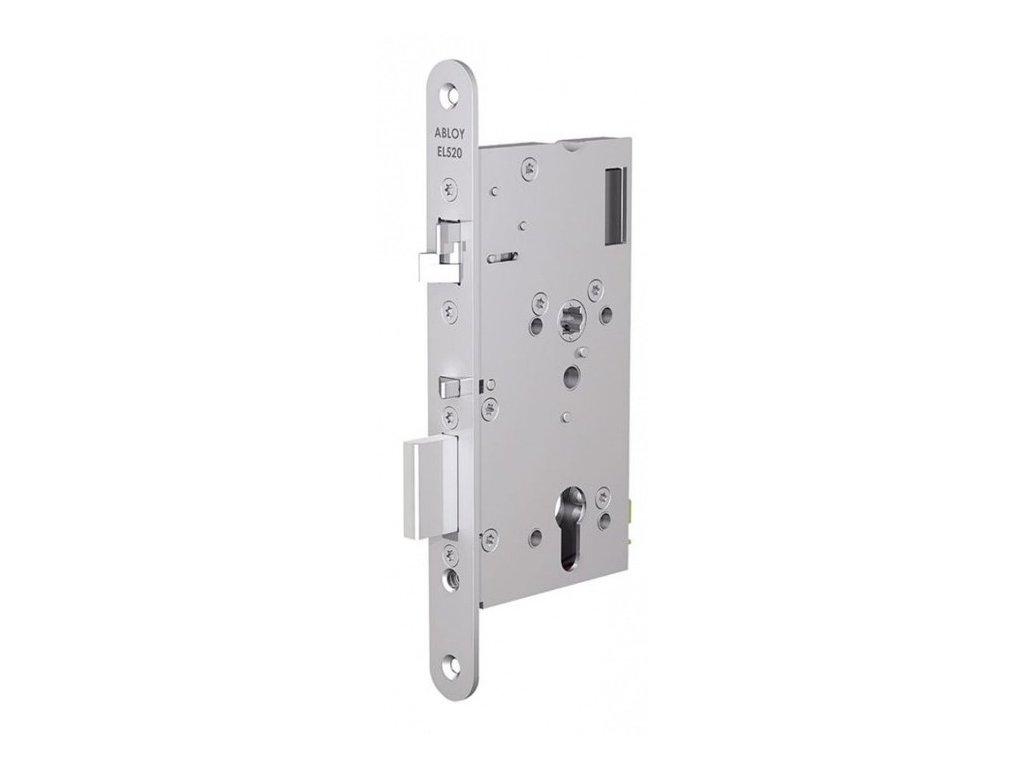

ABLOY CERTA EL520

Neohodnoceno

  • 1 z 6


ELEKTROMOTORICKÝ HLUBOKÝ SAMOZAMYKACÍ ZÁMEK ABLOY CERTA EL520 s externí ústřednou EA420 vhodný pro plné dveře s vysokým počtem průchodků

Běžná cena Více informací v tabulce variant
Ušetříte 6 207,30 Kč (–14 %)
Cena od 30 000 Kč bez DPH
od 36 300 Kč
Značka FAB ASSA ABLOY
Kategorie Elektromotorické samozamykací zámky
Zvolte variantu
Kód produktu EL000814 backset: 55 Momentálně nedostupné 41 611,90 Kč 36 300 Kč
30 000 Kč bez DPH

Kód produktu EL001616 backset: 60 Momentálně nedostupné 43 390,60 Kč 37 510 Kč
31 000 Kč bez DPH

Kód produktu EL000922 backset: 65 Skladem u dodavatele (cca 3 prac.dny) (1 ks) 43 390,60 Kč 37 510 Kč
31 000 Kč bez DPH

Kód produktu EL001883 backset: 100 Momentálně nedostupné 43 717,30 Kč 37 510 Kč
31 000 Kč bez DPH

Kód produktu EL001510 backset: 80 Momentálně nedostupné 43 717,30 Kč 37 510 Kč
31 000 Kč bez DPH


ELEKTROMOTORICKÝ HLUBOKÝ SAMOZAMYKACÍ ZÁMEK ABLOY CERTA EL520 s externí ústřednou EA420.
Pro vnitřní i venkovní plné dveře. Vhodný pro dveře s velkým počtem průchodů 200 a více za den.

LZE POUŽÍT DO BEZPEČNOSTNÍCH DVEŘÍ  I DO POŽÁRNĚ ODOLNÝCH DVEŘÍ.

Charakteristika:

  • Vhodný pro řešení dveří s designovým madlem.
  • Elektromotorický samozamykací zámek je vhodný pro spojení s různými typy pohonů, viz. kapitola „Pohony dveří“.
  • Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = panikový únikový východ.
  • Vhodný pro únikové dveře.
 Vhodné příslušenství:

Použití:
  • Zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
  • Samozamykací zámek ABLOY CERTA EL520 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
  • Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
  • Lze použít do požárně odolných dveří.

Obsah balení:
zámek, externí ústřednu a návod, upevňovací šrouby, imbusové klíče

CERTIFIKACE :

Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2

  • ČSN EN 1627 - Odolnost proti násilnému vniknutí
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
  • STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu

Výhody

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
  • Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
  • Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
  • Rychlé odemčení zámku 0,7s.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

 Samozamykací funkce :

  • Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
  • Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.
  • Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
  • V případě výpadku napájení zůstává zámek v uzamčeném stavu.
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
  Provozní režimy:
  • Impulzní
    • po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15s.
    • doba otevření se volí pomocí spínačů DIP
    • po uplynutí této doby se zámek ve dveřích znovu uzamkne
    • při otevření dveří dojde po zavření k okamžitému uzamčení
  • Trvalý
    • zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim)
    • po přerušení signálu se zámek uzamkne
Poznámka:

Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (PAP, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.






Backset 55mm, 65mm, 100mm, 60mm, 80mm
rozteč 72mm
napájení 12-24 V DC +/- 15%, 12-18 V AC -10%/+15%
monitorovací kontakty Max 0,8 A 30V AC/DC resist, 20 W
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20mm,oboustranná střelka:10mm
nastavitelná doba odemčení 2-15 sec
vyráběné backsety standardně 55mm, na objednávku 60,65,80 a 100mm
šířka čelního štítu 20mm (na objednávku 24mm), nerez
čtyřhran nedělený 9mm
cylindrická vložka DIN - europrofil

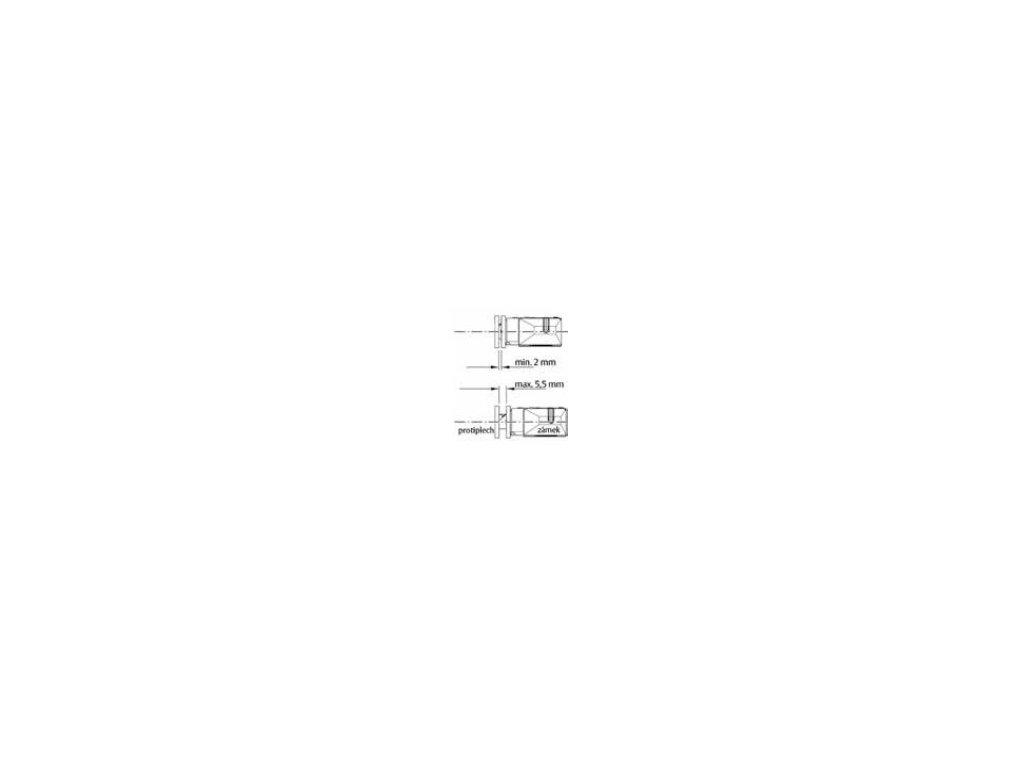

dveřní vůle 2-5,5mm
