ABLOY CERTA MP420 FLAT

Neohodnoceno

  • 1 z 6

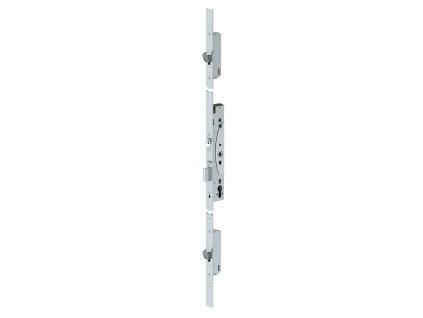

ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP420 FLAT s externí ústřednou EA420 a rovným čelním štítem

Značka FAB ASSA ABLOY
Kategorie Elektromotorické samozamykací zámky
Zvolte variantu
Kód produktu EL002750 backset: 30
Délka štítu: 1760
Na objednávku (cca do 1 týdne)
Kód produktu EL002751 backset: 30
Délka štítu: 2000
Na objednávku (cca do 1 týdne)
Kód produktu EL002734 backset: 35
Délka štítu: 1760
Na objednávku (cca do 1 týdne)
Kód produktu EL002752 backset: 35
Délka štítu: 2000
Na objednávku (cca do 1 týdne)
Kód produktu EL002754 backset: 45
Délka štítu: 1760
Na objednávku (cca do 1 týdne)
Kód produktu EL002755 backset: 45
Délka štítu: 2000
Na objednávku (cca do 1 týdne)
Kód produktu EL002753 backset: 40
Délka štítu: 2000
Na objednávku (cca do 1 týdne)

ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP420 FLAT s externí ústřednou EA420 a rovným čelním štítem

Vhodný pro dveře s velkým počtem průchodů, 200 a více za den.
Lze použít do bezpečnostních dveří.
Lze použít do požárně odolných dveří.
Vhodný pro únikové dveře.

Použití ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP420 FLAT :
  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
  • Elektromotorický samozamykací zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
  • Zámek ABLOY CERTA MP420 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
  • Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.



Výhody ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP420 FLAT :

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
  • Rychlé odemčení zámku 0,7s.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
  • Vhodné příslušenství:


Funkce zámku :

  • Po příchodu aktivačního signálu je motoricky zatažena závora společně s háky dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
  • Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
  • V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

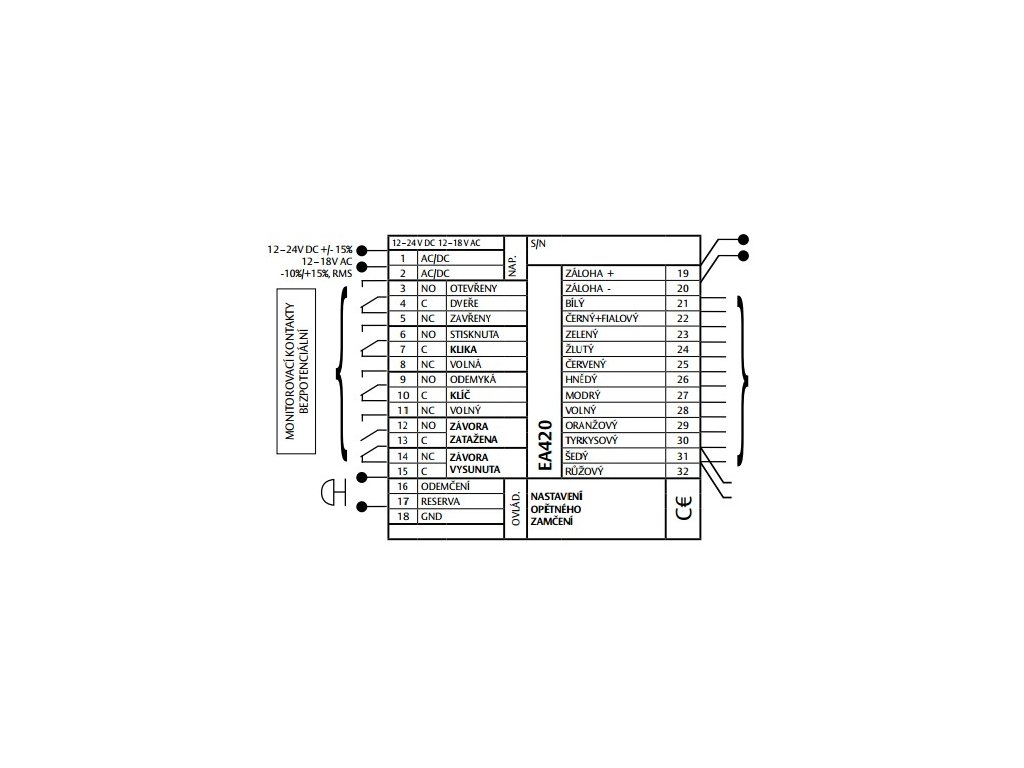

Monitorovací funkce:

  • dveře - otevřeny/zavřeny
  • klika - stisknuta/volná
  • klíč - odemyká/zamyká
  • závora-  zatažena/vysunuta



CERTIFIKACE

  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy



Samozamykací funkce:

  • Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.
  • zámek je samozamykací, tzn. nejde ho pomocí cylindrické vložky ručně uzamknout


Provozní režimy:

  • Impulzní
    • po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15s.
    • doba otevření se volí pomocí spínačů DIP
    • po uplynutí této doby se zámek ve dveřích znovu uzamkne
    • při otevření dveří dojde po zavření k okamžitému uzamčení
  • Trvalý
    • zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim)
    • po přerušení signálu se zámek uzamkne


Balení obsahuje:
zámek, externí ústřednu a návod, upevňovací šrouby, imbusové klíče

Poznámka:

Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (PAP, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

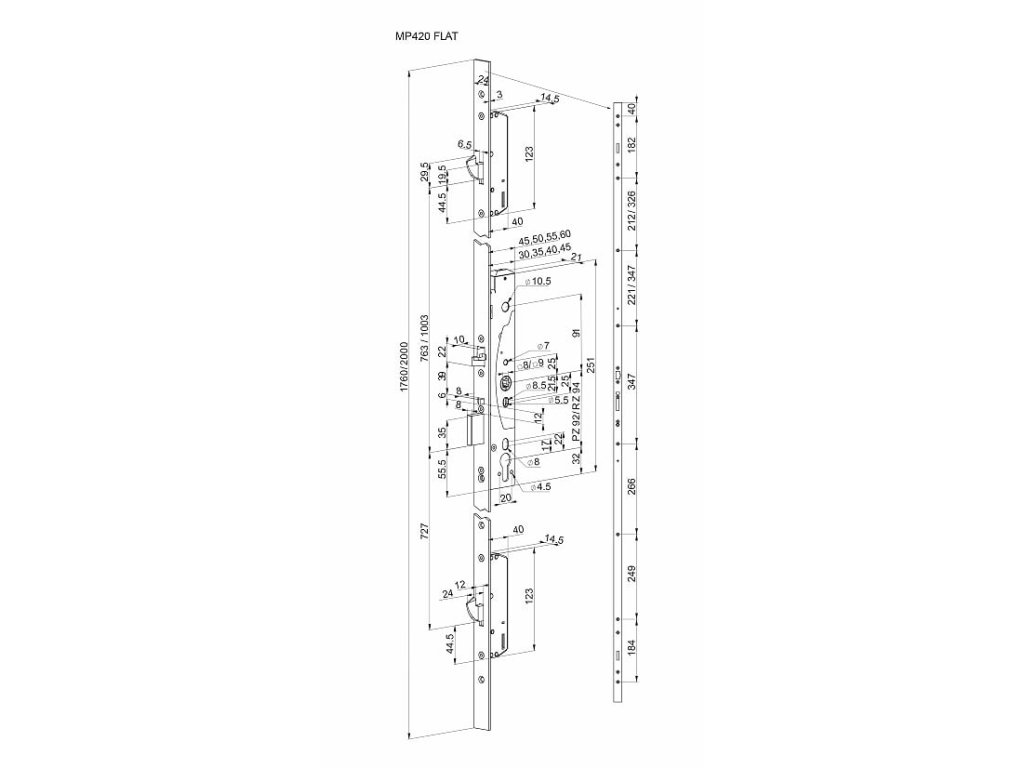

Backset 45mm, 35mm, 30mm, 40mm
délka čelního štítu 1760, 2000
rozteč 92mm
napájení 12-24 V DC +/- 15%, 12-18 V AC -10%/+15%
monitorovací kontakty Max 0,8 A 30V AC/DC resist, 20 W
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20mm,oboustranná střelka:10mm,háky 24mm
nastavitelná doba odemčení 2-15 sec
vyráběné backsety standardně 35mm,na objednávku 30,40,45mm
šířka čelního štítu 24mm,nerez
čtyřhran nedělený 9mm
cylindrická vložka DIN - europrofil

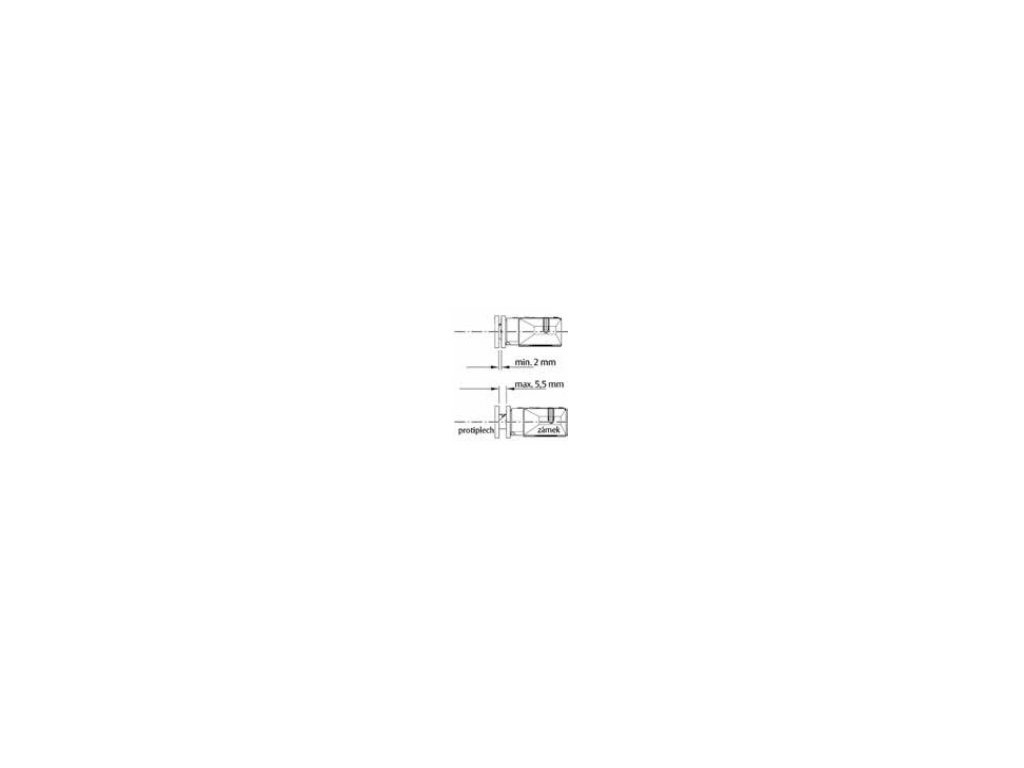

dveřní vůle 2-5,5mm
