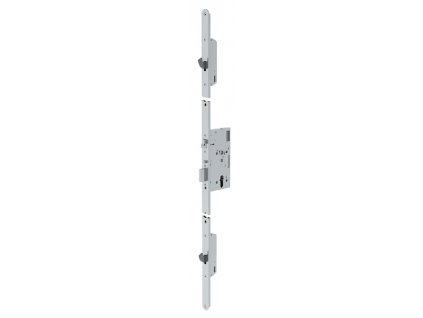

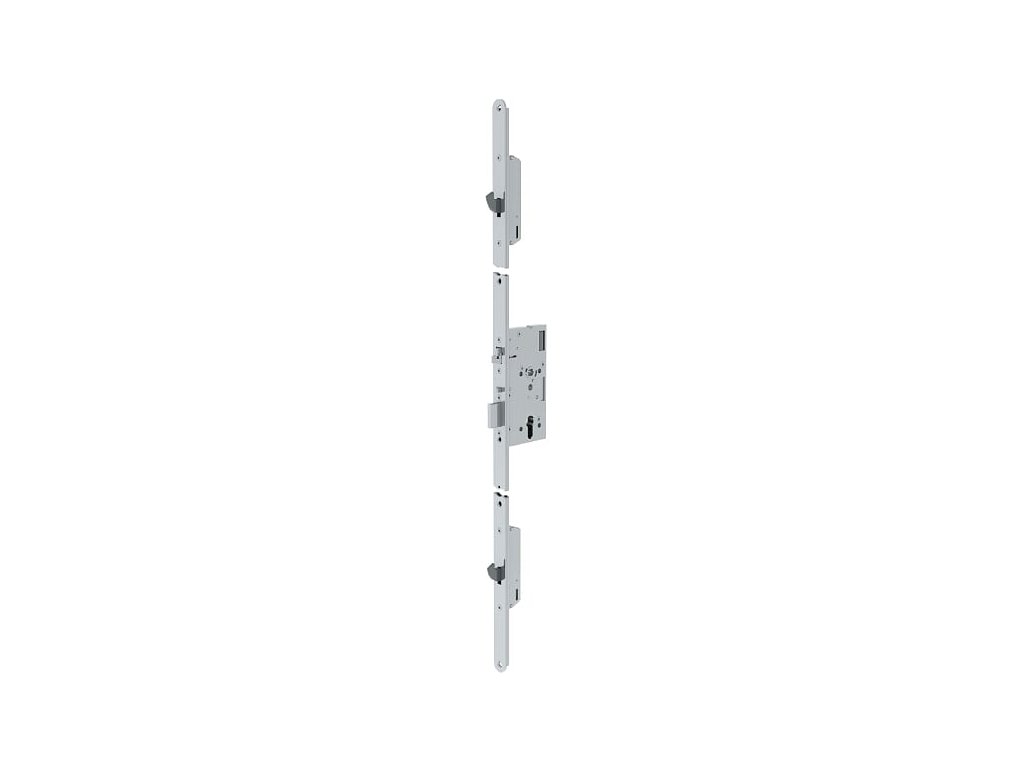

ABLOY CERTA MP520 FLAT

Neohodnoceno

  • 1 z 5


ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP520 FLAT s externí ústřednou EA420.

Běžná cena Více informací v tabulce variant
Ušetříte 9 452,52 Kč (–18 %)
Cena od 33 242,80 Kč bez DPH
od 40 223,79 Kč
Značka FAB ASSA ABLOY
Kategorie Elektromotorické samozamykací zámky
Zvolte variantu
Kód produktu EL002756 backset: 55
Délka štítu: 1760
Na dotaz 49 053,40 Kč 40 223,79 Kč
33 242,80 Kč bez DPH

Kód produktu EL002757 backset: 55
Délka štítu: 2000
Na dotaz 51 267,70 Kč 42 039,51 Kč
34 743,40 Kč bez DPH

Kód produktu EL002758 backset: 60
Délka štítu: 2000
Na dotaz 52 514 Kč 43 061,48 Kč
35 588 Kč bez DPH

Kód produktu EL002759 backset: 65
Délka štítu: 1760
Na dotaz 52 514 Kč 43 061,48 Kč
35 588 Kč bez DPH

Kód produktu EL002760 backset: 80
Délka štítu: 2000
Na dotaz 52 514 Kč 43 061,48 Kč
35 588 Kč bez DPH


ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP520 FLAT s externí ústřednou EA420.

Vhodný pro dveře s velkým počtem průchodů, 200 a více za den.
Lze použít do bezpečnostních dveří.
Lze použít do požárně odolných dveří.

Použití ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP520 :

  • Pro vnitřní i venkovní plné dveře.
  • Elektromotorický samozamykací zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
  • Zámek ABLOY CERTA MP520 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
  • Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.


Výhody ELEKTROMOTORICKÝ SAMOZAMYKACÍ VÍCEBODOVÝ ZÁMEK ABLOY CERTA MP520 FLAT :

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
  • Rychlé odemčení zámku 0,7s.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
  • Vhodné příslušenství:

CERTIFIKACE

  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

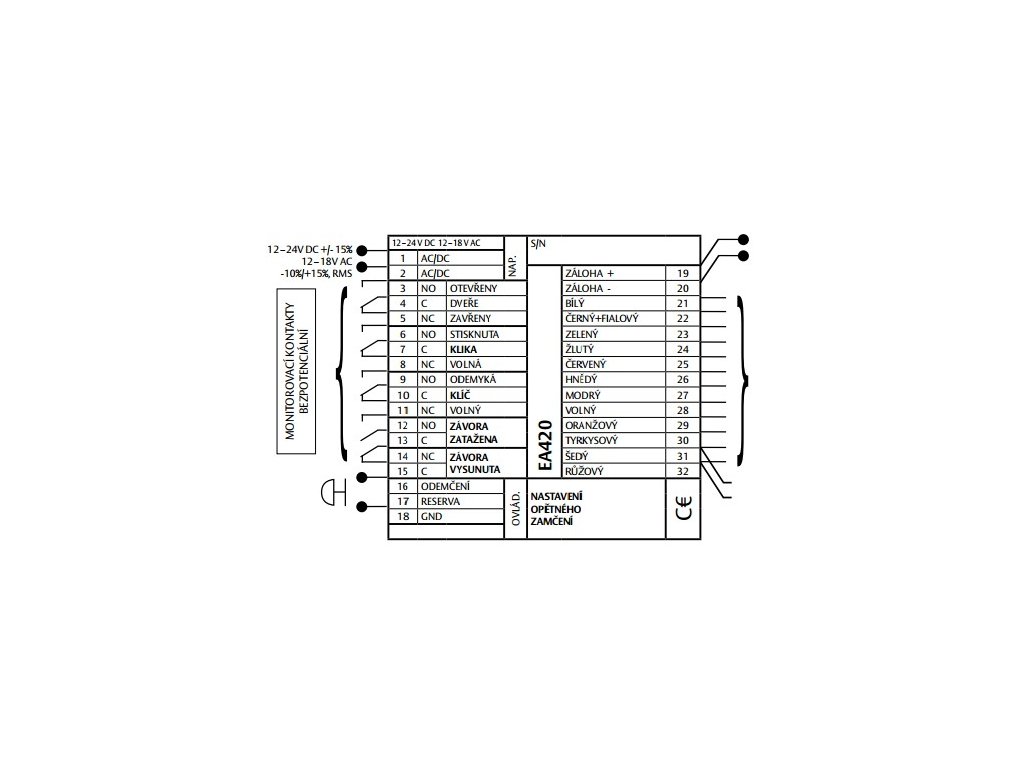

Monitorovací funkce:

Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Funkce zámku

  • Po příchodu aktivačního signálu je motoricky zatažena závora společně s háky dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
  • Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky. Zámek je uzamčen ve čtyřech bodech a je elektromotoricky chráněn proti vysunutí závory a háků mimo zárubeň.
  • Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
  • V případě výpadku napájení zůstává zámek v uzamčeném stavu.
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.


Provozní režimy:

  • Impulzní
    • po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15s.
    • doba otevření se volí pomocí spínačů DIP
    • po uplynutí této doby se zámek ve dveřích znovu uzamkne
    • při otevření dveří dojde po zavření k okamžitému uzamčení
  • Trvalý
    • zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim)
    • po přerušení signálu se zámek uzamkne

Poznámka:

Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (PAP, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

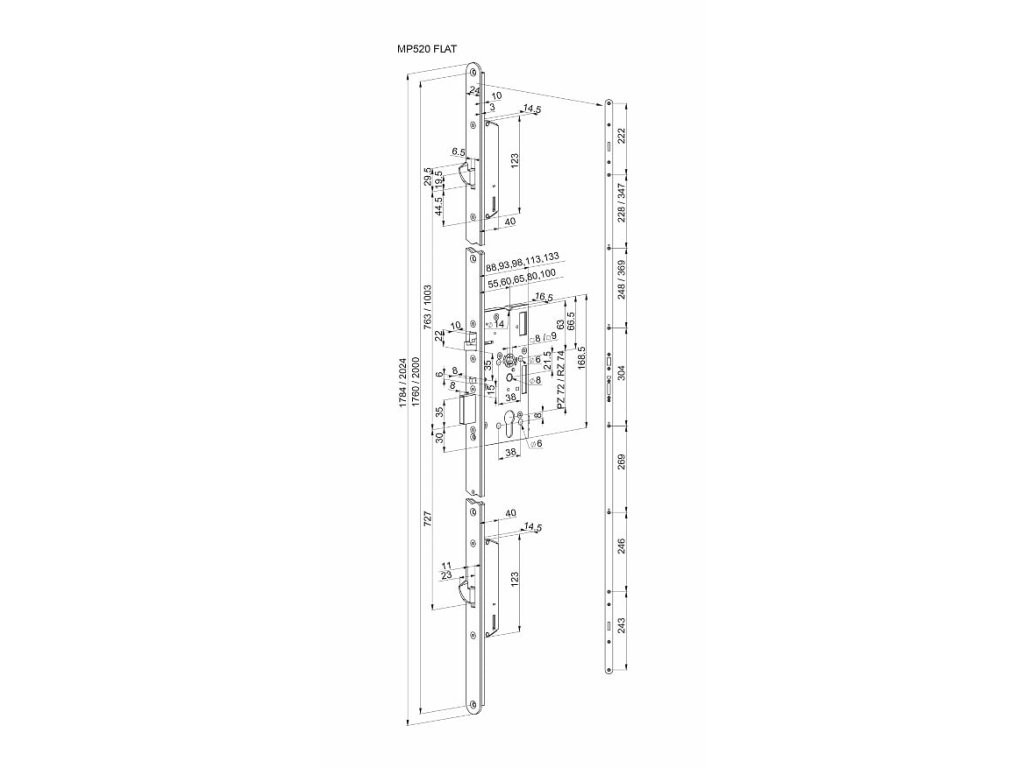

Backset 55mm, 65mm, 60mm, 80mm
délka čelního štítu 1760, 2000
rozteč 72mm
čtyřhran nedělený 9mm
napájení 12-24 V DC +/- 15%, 12-18 V AC -10%/+15%
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20mm,oboustranná střelka:10mm,háky 24mm
nastavitelná doba odemčení 2-15 sec
vyráběné backsety standardně 55mm, na objednávku 60,65,80 a 100mm
šířka čelního štítu 24mm,nerez
cylindrická vložka DIN - europrofil

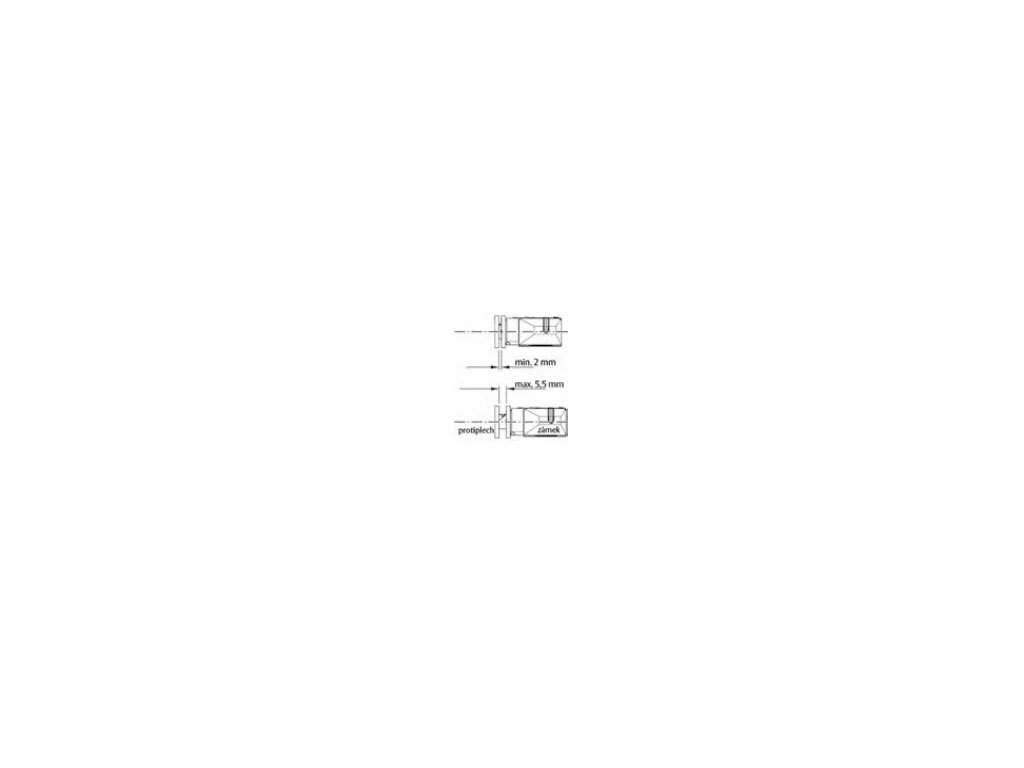

dveřní vůle 2-5,5mm
monitorovací kontakty Max 0,8 A 30V AC/DC resist, 20 W
