MECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL066, pro vnitřní i venkovní rámové dveře s úzkým profilem rámu, lze použít do požárně odolných dveří. Se signalizací EL266 (NA OBJEDNÁVKU).

Značka FAB ASSA ABLOY
Kategorie Mechanické samozamykací zámky
Zvolte variantu
Kód produktu EL002596 backset: 30
Délka štítu: 1760
Na dotaz
Kód produktu EL002598 backset: 30
Délka štítu: 2000
Na dotaz
Kód produktu EL001391 backset: 35
Délka štítu: 1760
Na dotaz
Kód produktu EL001995 backset: 35
Délka štítu: 2000
Na dotaz
Kód produktu EL001726 backset: 45
Délka štítu: 1760
Na dotaz
Kód produktu EL001691 backset: 45
Délka štítu: 2000
Na dotaz
Kód produktu EL002597 backset: 40
Délka štítu: 1760
Na dotaz
Kód produktu EL001568 backset: 40
Délka štítu: 2000
Na dotaz

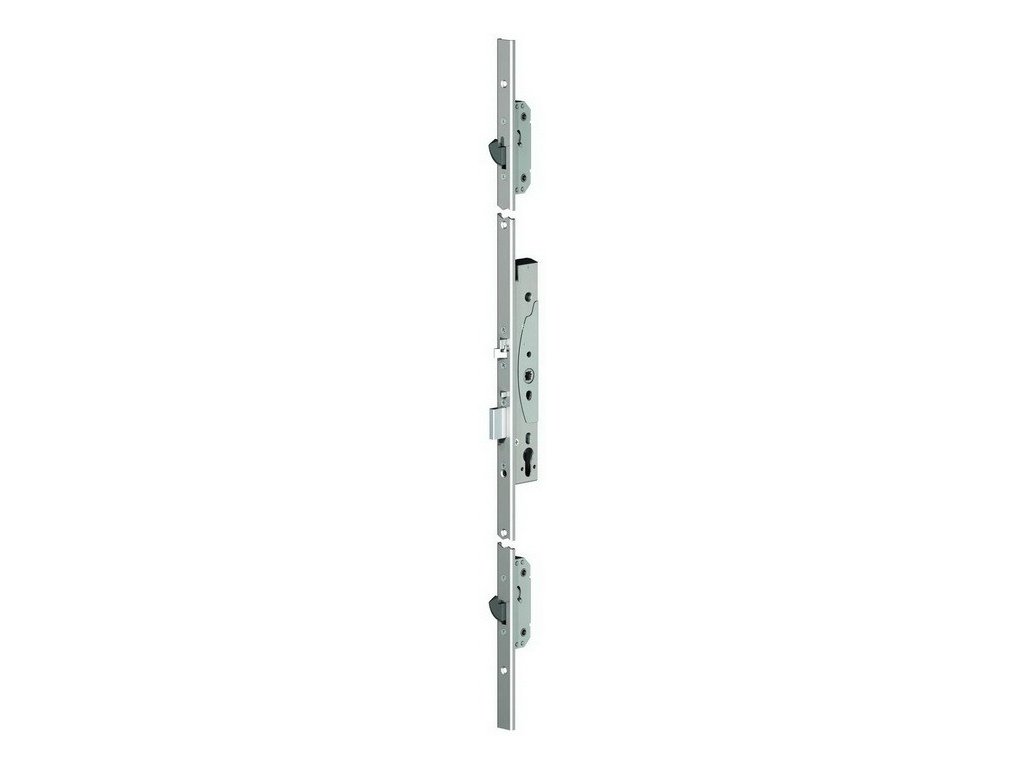

MECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL066

- pro vnitřní i venkovní rámové dveře s úzkým profilem rámu, lze použít do požárně odolných dveří. Se signalizací EL266 (NA OBJEDNÁVKU)
- zadlabávací zámek-mechanický

Charakteristika MECHANICKÝ SAMOZAMYKACÍ ÚZKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL066:

  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
  • Lze použít do požárně odolných dveří.
  • Lze použít pro panikové únikové východy.
  • Ideální řešení pro uzamykání technických prostor s vyšším stupněm zabezpečení.
  • Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.
  • Zadlabávací zámek-mechanický

Výhody  ABLOY EL066 :

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Možnost monitorování činnosti zámku - jen typ EL266 "Signalizace" v části "Technická data".

Samozamykací funkce

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou ( u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran.

ZÁMEK JE SAMOZAMYKACÍ, tzn. NEJDE POMOCÍ CYLINDRICKÉ VLOŽKY RUČNĚ UZAMKNOUT, ALE POUZE ODEMKNOUT!!!


CERTIFIKACE
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Technické údaje:
Použití do protipožárních dveří Ano

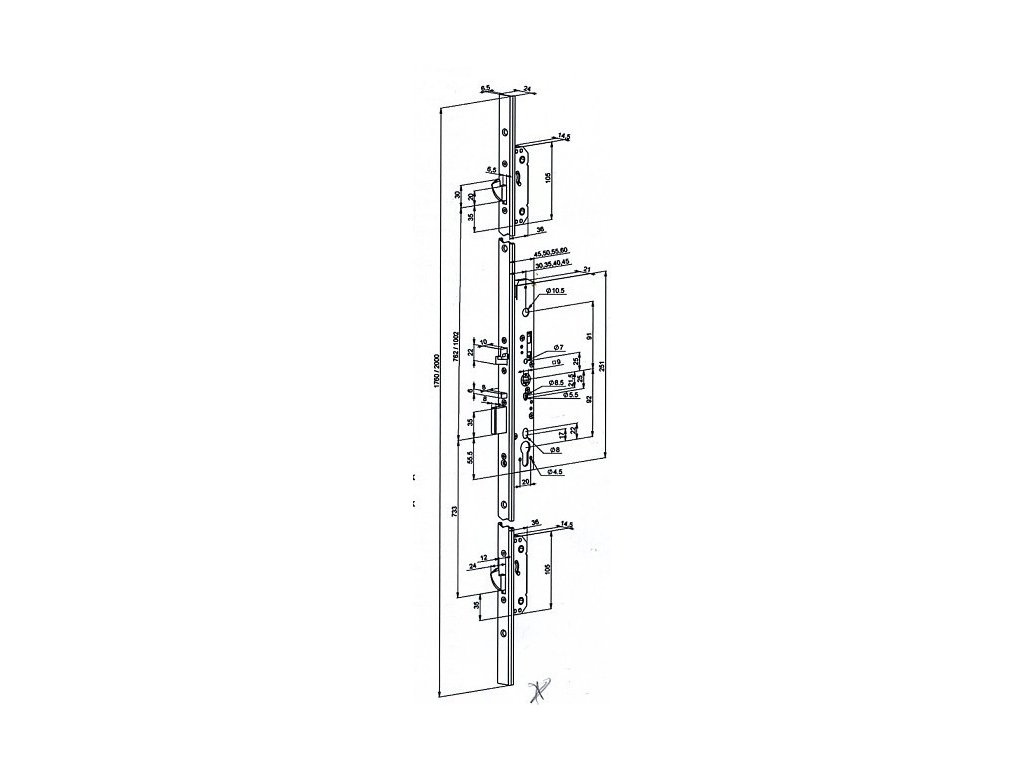

Rozměr rozteč zámku 92mm, délka čelního štítu 1760mm, 2000mm
Monitorovací kontakty u EL266 - max.0,5A 30V AC/DC resit. 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm, háky 24mm
Vyráběné backsety 35,40,45mm
Šířka čelního štítu 24mm, nerez
Čtyřhran nedělený 9mm, s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil

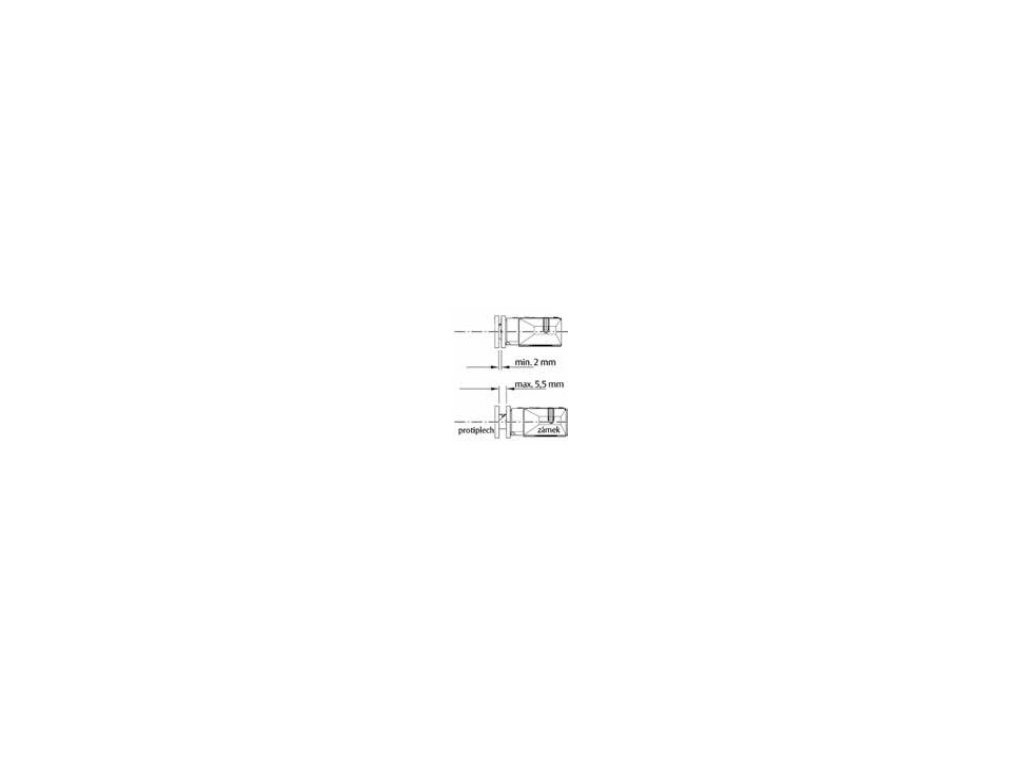

Dveřní vůle 2-5,5mm
Max. rozměry dveří v.2520 x š. 1320mm, max.200kg
Obsah balení zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
Signalizace stavu zámku pouze EL266 a) dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá

Vhodná sestava

Funkce zámku

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.

  • Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
  • Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
  • Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.


Provozní režimy

Panikový zámek EL066 Multipoint - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX48 - klika-madlo. EL066 nepotřebuje žádný kabel ani elektrické napájení!

Panikový zámek se signalizací EL266 Multipoint - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL066 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:


Zámek EL266 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří.



Backset 45mm, 35mm, 30mm, 40mm
Čtyřhran nedělený 9mm
Hloubka zádlabu 60mm, 45mm, 50mm, 55mm
Panikový ano
Protipožární ano
Rozteč kování 92mm
Samozamykací ano
Šířka čela 24mm
