ABLOY EL166, EL366

Neohodnoceno

  • 1 z 5


MECHANICKÝ SAMOZAMYKACÍ MULTIFUNKČNÍ HLUBOKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL166, pro vnitřní i plášťové plné dveře např. dřevěné i do požárně odolných dveří. Se signalizací EL366 ( NA OBJEDNÁVKU). Zadlabávací zámek-mechanický.

Běžná cena Více informací v tabulce variant
Ušetříte 3 213,76 Kč (–18 %)
Cena od 11 514,60 Kč bez DPH
od 13 932,67 Kč
Značka FAB ASSA ABLOY
Kategorie Mechanické samozamykací zámky
Zvolte variantu
Kód produktu EL001392 backset: 55
Délka štítu: 1760
Skladem u dodavatele (cca 3 prac.dny) (> 5 ks) 16 976,30 Kč 13 932,67 Kč
11 514,60 Kč bez DPH

Kód produktu EL001622 backset: 55
Délka štítu: 2000
Momentálně nedostupné 16 976,30 Kč 13 932,67 Kč
11 514,60 Kč bez DPH

Kód produktu EL002607 backset: 60
Délka štítu: 1760
Momentálně nedostupné 17 787 Kč 14 573,24 Kč
12 044 Kč bez DPH

Kód produktu EL002025 backset: 60
Délka štítu: 2000
Momentálně nedostupné 17 472,40 Kč 14 315,27 Kč
11 830,80 Kč bez DPH

Kód produktu EL002608 backset: 65
Délka štítu: 1760
Momentálně nedostupné 17 787 Kč 14 573,24 Kč
12 044 Kč bez DPH

Kód produktu EL001496 backset: 65
Délka štítu: 2000
Momentálně nedostupné 17 472,40 Kč 14 327,37 Kč
11 840,80 Kč bez DPH

Kód produktu EL003527 backset: 100
Délka štítu: 1760
Momentálně nedostupné 17 787 Kč 14 573,24 Kč
12 044 Kč bez DPH

Kód produktu EL002133 backset: 100
Délka štítu: 2000
Momentálně nedostupné 17 726,50 Kč 14 523,63 Kč
12 003 Kč bez DPH


MECHANICKÝ SAMOZAMYKACÍ MULTIFUNKČNÍ HLUBOKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL166

- vhodný pro vnitřní i plášťové plné dveře např. dřevěné, lze použít do požárně odolných dveří. Se signalizací EL366 ( NA OBJEDNÁVKU).

Charakteristika MECHANICKÝ SAMOZAMYKACÍ MULTIFUNKČNÍ HLUBOKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL166:
  • Pro vnitřní i plášťové plné dveře např. dřevěné
  • Lze použít do požárně odolných dveří.
  • Lze použít pro panikové únikové východy.
  • Ideální řešení pro uzamykání technických prostor s vyšším stupněm zabezpečení.
  • Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.
  • Ideální pro zamykání technických prostor s vyšším stupněm zabezpečení.
  • Vhodný zámek pro systém Aperio™ E100 a další systémy na principu spínaného čtyřhranu.
  • Zadlabávací zámek-mechanický.

CERTIFIKACE

  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy



Samozamykací funkce:

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou ( u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran.

ZÁMEK JE SAMOZAMYKACÍ, tzn. NEJDE POMOCÍ CYLINDRICKÉ VLOŽKY RUČNĚ UZAMKNOUT, ALE POUZE ODEMKNOUT!!!



Výhody ABLOY EL166:


pravolevý - oboustranná střelka

• samozamykací

• paniková funkce

• kompletní certifikace

• čtyřbodové uzamčení dveří

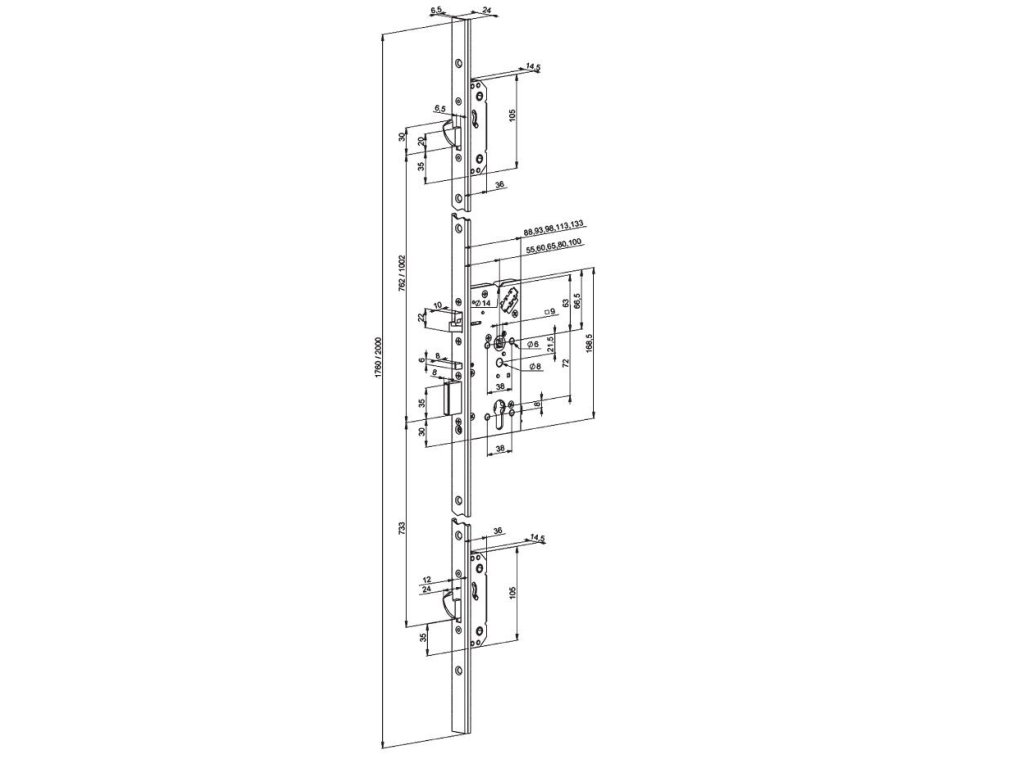

Technické údaje:

Použití do protipožárních dveří Ano
Rozměr rozteč kování 72mm
Monitorovací kontakty u EL366 - max.0,5A 30V AC/DC resit. 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm, háky 24mm
Vyráběné backsety 55,60,65mm
Šířka čelního štítu 24mm, nerez
Čtyřhran nedělený 9mm, s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil

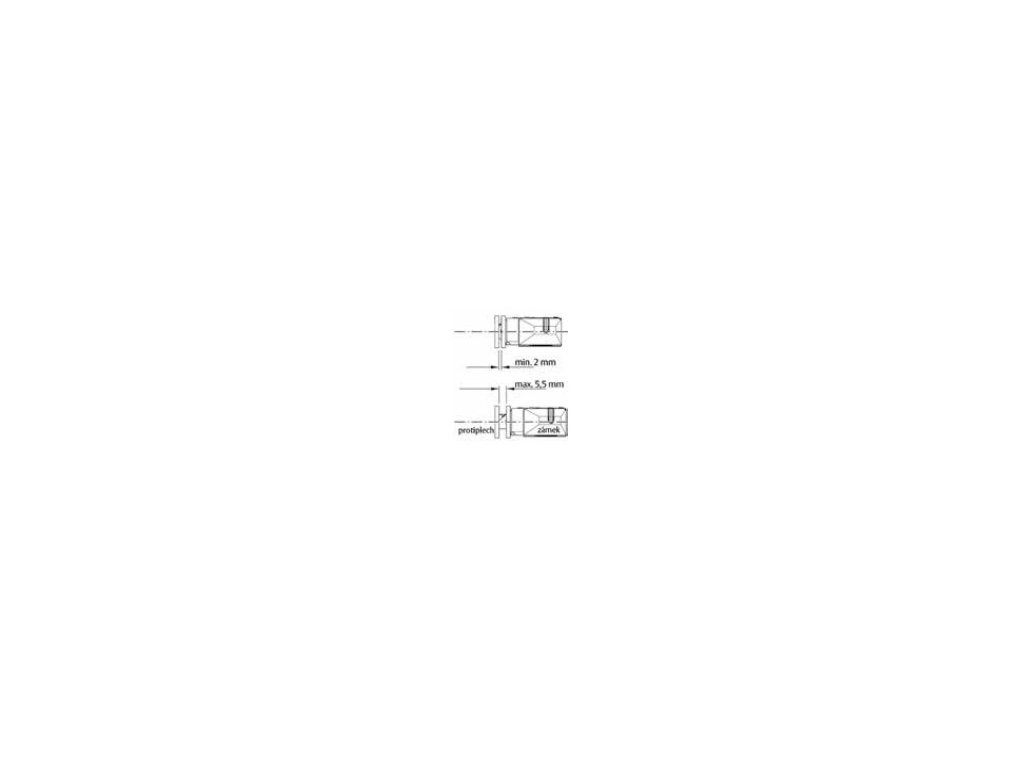

Dveřní vůle 2-5,5mm
Max. rozměry dveří v.2520 x š. 1320mm, max.200kg
Obsah balení zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
Signalizace stavu zámku pouze EL366 a) dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá
Dle normy EN1125, EN179, EN1634, BT3




Funkce zámku:



Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.

  • Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
  • Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
  • Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.

Vhodná sestava:

Provozní režimy:

Panikový zámek EL166 Multipoint - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX08- klika-madlo.

Panikový zámek se signalizací EL366 Multipoint - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL166 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:

Zámek EL366 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří.



Backset 55mm, 65mm, 100mm, 60mm, 80mm
Čtyřhran nedělený 9mm
Hloubka zádlabu 98mm, 88mm, 93mm, 113mm, 133mm
Panikový ano
Protipožární ano
Rozteč kování 72mm
Samozamykací ano
Šířka čela 24mm
