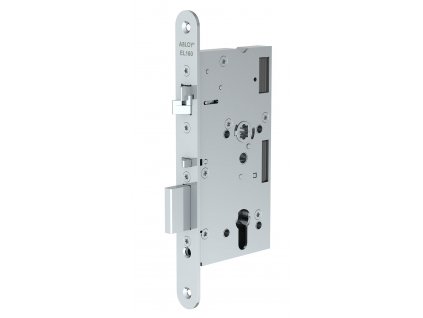

Mechanický samozamykací úzký zámek ABLOY EL160, EL360

Neohodnoceno

  • 1 z 5


MECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL160 - ÚZKÝ,  varianta EL360 se signalizací (NA OBJEDNÁVKU),lze použít do požárně odolných dveří i pro panikové únikové východy. Zadlabávací zámek-mechanický.

Značka FAB ASSA ABLOY
Kategorie Mechanické samozamykací zámky
Zvolte variantu
Kód produktu EL000864 backset: 55 Na dotaz
Kód produktu EL001735 backset: 60 Na dotaz
Kód produktu EL000908 backset: 65 Na dotaz
Kód produktu EL001277 backset: 100 Na dotaz
Kód produktu EL001555 backset: 80 Na dotaz


MECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL160-ÚZKÝ

MECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL160-ÚZKÝ,  varianta EL360 se signalizací (NA OBJEDNÁVKU), lze použít do požárně odolných dveří, lze použít pro panikové únikové východy.

 Charakteristika MECHANICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY EL160-ÚZKÝ:

  • Pro vnitřní i venkovní plné dveře.
  • Ideální řešení pro uzamykání technických prostor.
  • Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.
  • Zadlabávací zámek-mechanický.



Výhody:

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
  • Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
  • Možnost monitorování činnosti zámku - jen typ EL360 "Signalizace" v části "Technická data"



Technické údaje:

Použití do protipožárních dveří Ano
Rozměr rozteč zámku 72mm
Monitorovací kontakty u EL360 - max.0,5A 30V AC/DC resist., 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm
Vyráběné backsety 55,60,65,80mm
Šířka čelního štítu 20mm, nerez
Čtyřhran nedělený 9mm, s redukcí lze využít i 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-5,5mm
Max. rozměry dveří v. 2520 x š. 1320mm, MAX. 200kg
Obsah balení zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
Signalizace stavu zámku pouze EL360 a) dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá



 CERTIFIKACE:

  • Trezor test - Bezpečnostní třída 3
  • NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
  • ČSN EN 1627 - Odolnost proti násilnému vniknutí
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
  • STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutí

Vhodná sestava:

Funkce zámku:

  • Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky - dojde k automatickému samouzamčení zámku. Zámek je uzamčen ve dvou bodech.
  • Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
  • Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.


Provozní režimy

Panikový zámek EL160 - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX08 - klika-madlo. EL160 nepotřebuje žádný kabel ani elektrické napájení!

Panikový zámek se signalizací EL360 - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL060 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:

Zámek EL360 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří

Samozamykací funkce

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou ( u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran.

Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Backset 55mm, 65mm, 100mm, 60mm, 80mm
Čtyřhran nedělený 9mm
Hloubka zádlabu 98mm, 88mm, 93mm, 113mm, 133mm
Panikový ano
Protipožární ano
Rozteč kování 72mm
Samozamykací ano
Šířka čela 20mm
