NEMEF série 9670 - panikový mechanický zámek
Popis
ZADLABACÍ ZÁMEK MECHANICKÝ VLOŽKOVÝ - ÚZKÝ S PANIKOVOU FUNKCÍ NEMEF série 9670, protipožární provedení
Charakteristika ZADLABÁVACÍ ZÁMEK NEMEF 9670:
- panikový zámek dle norem EN1125 a EN179
- panikový zámek jednozápadový pravo/levý
- dveřní zámek zadlabací
- protipožární provedení
- varianta klika/klika - dělený ořech
- varianta koule/klika - nedělený ořech
- ovládání přes cylindrickou vložku
- panikový zámek s převodem (střelku lze ovládat přes cylindrickou vložku)
- paniková funkce: v uzamčené pozici se střelka i závora zatahují z vnitřní strany stiskem kliky, z venkovní strany pouze klíčem
- přeměnu zámku z pravého na levý a naopak umožňuje otočením střelky a to odklopením zarážky umístěné nad vodítkem střelky, se hlava střelky uvolní, vysune, otočí o 180st., nasune zpět.
- otvory v bočních deskách o průměru 7mm umožňují použití dvoudílného kování - rozetového
- otvor v krycí i základní desce umožní použití bezpečnostních štítů
Varianty ZADLABÁVACÍ ZÁMEK NEMEF 9670:
- 9670/30 - klika / klika ( nutno použít dělený čtyřhran)
- 9670/30P - obj.kód 286312001001340
- 9670/30L - obj.kód 286312001001400
- 9670/35 - klika / klika ( nutno použít dělený čtyřhran)
- 9670/35P - obj.kód 286312001001320
- 9670/35L - obj.kód 286312001001410
- 9670/40 - klika / klika ( nutno použít dělený čtyřhran)
- 9670/40P - obj.kód 286312001001330
- 9670/40L - obj.kód 286312001001420
- 9670/45 - klika / klika ( nutno použít dělený čtyřhran)
- 9670/45P - obj.kód 286312001001350
- 9670/45L - obj.kód 286312001001430
- 9670/30 - klika / koule ( nutno použít nedělený čtyřhran) - obj.kód 286312001001360
- 9670/35 - klika / koule ( nutno použít nedělený čtyřhran) - obj.kód 286312001001370
- 9670/40 - klika / koule ( nutno použít nedělený čtyřhran) - obj.kód 286312001001380
- 9670/45 - klika / koule ( nutno použít nedělený čtyřhran) - obj.kód 286312001001390

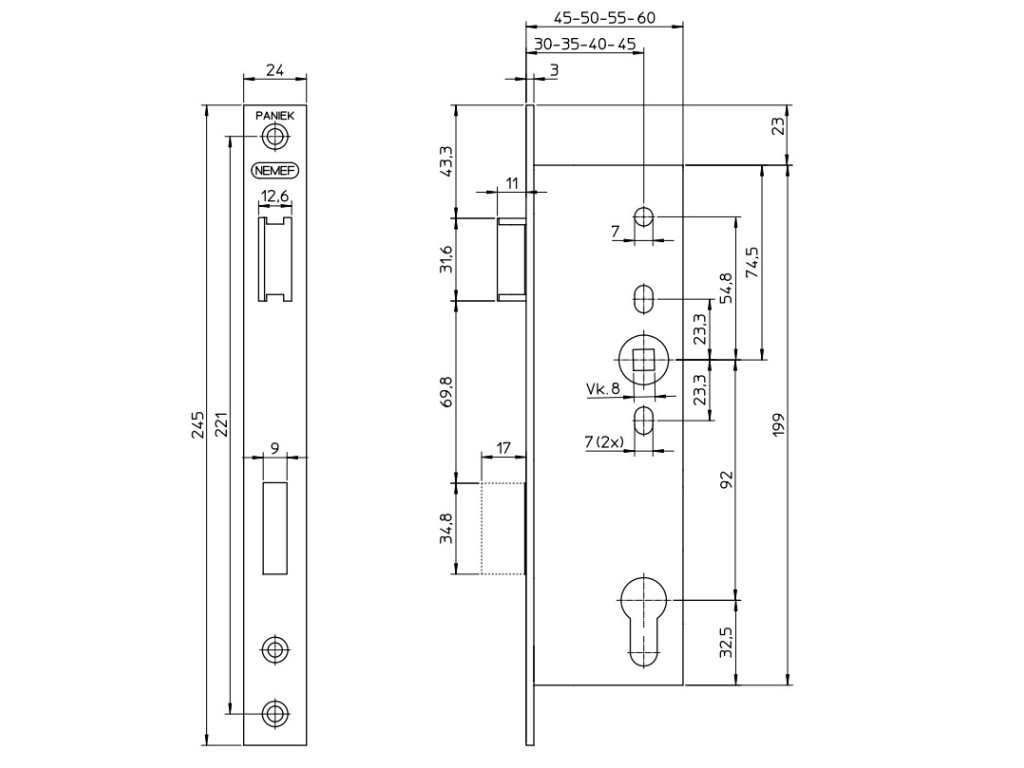

Technické údaje:
- rozteč 92mm, backset 30,35,40,45mm, hloubka zádlabu 45,50,55,60mm
- šířka čela 24mm, výška čela 245mm
- horní ořech 9mm
- provedení výrobku - pozinkovaný povrch, čelo nerez
Příslušenství:
- protiplech P9600/17
- cylindrická vložka FAB
- kování rozteč 92MM - např. IKON SX48, SX43, série AHW800, rozetové AHW600
Backset | 45mm, 35mm, 30mm, 40mm |
Čtyřhran | nedělený 8mm, dělený 8mm |
Hloubka zádlabu | 60mm, 45mm, 50mm, 55mm |
Panikový | ano |
Protipožární | ne |
Rozteč kování | 92mm |
Samozamykací | ne |
Šířka čela | 24mm |
