PE920 - RÁMOVÉ PASIVNÍ KŘÍDLO. Sestava zámků pro mechanické řešení pasivní části únikového křídla dveří.

Dostupnost Na dotaz
Cena 15 498,26 Kč bez DPH
18 752,89 Kč
Kód produktu EL002015
Značka FAB ASSA ABLOY
Kategorie Speciální zámky


PE920 - RÁMOVÉ PASIVNÍ KŘÍDLO

Sestava zámků pro mechanické řešení pasivní části únikového křídla dveří. Toto křídlo může být vždy odblokováno pro únik z interiéru pomocí kliky nebo panikové hrazdy.

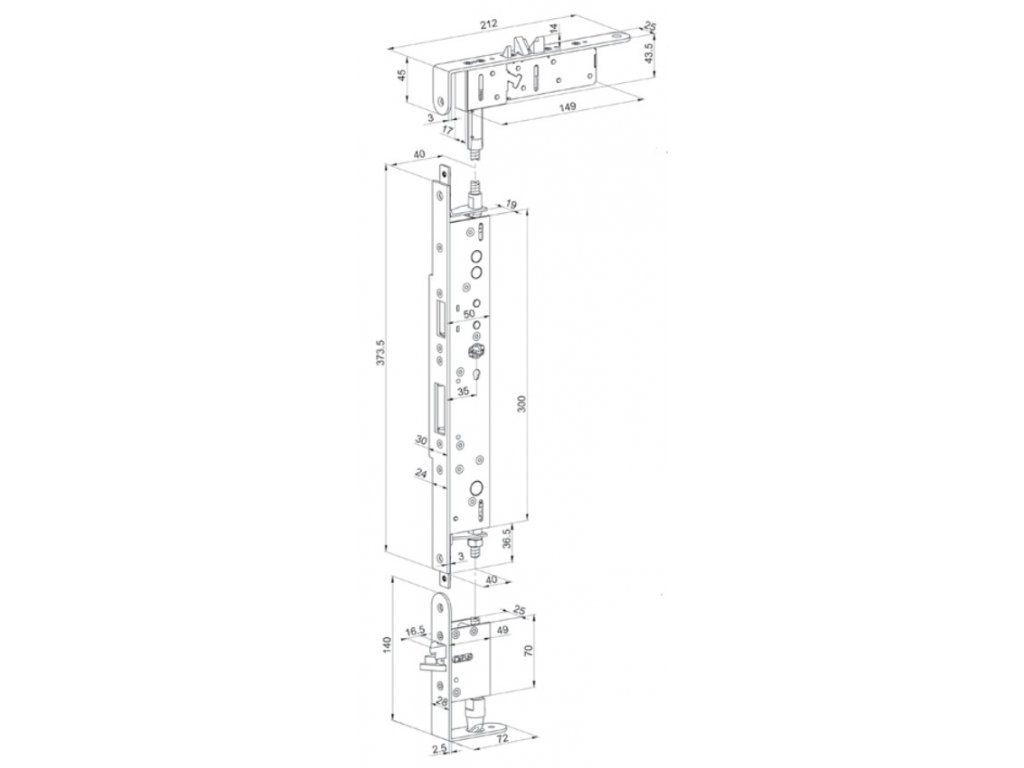

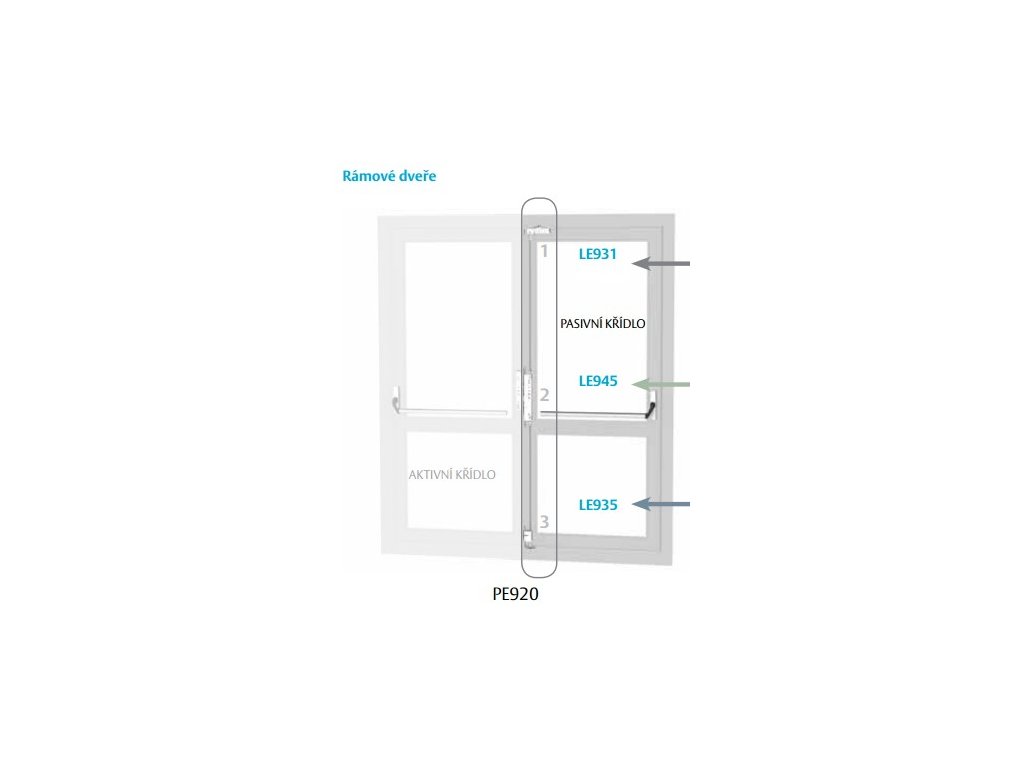

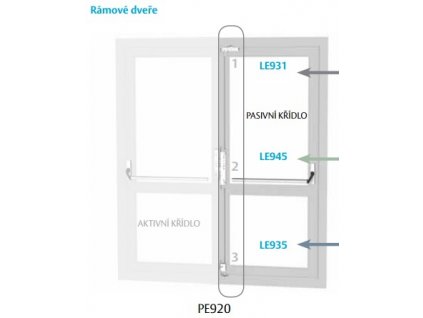

Řešení pro rámové pasivní křídlo (ALU profil) obsahuje sestavu zámků (PE931, LE945, LE935), objednací kód kompletní sestavy zámků pro jedny dveře je PE920 - vhodné pro elektromechanické samozamykací zámky v aktivním křídle.

PE931

  • Oboustranná střelka s automatickým uzamčením při uzavření dveří



LE945

  • zajišťuje odblokování zámku aktivního křídla při stisku kliky nebo panikové hrazdy
  • táhla v zámku zajistí současné odjištění horního a spodního zámku



LE935

  • automatická dveřní zástrč, která zajišťuje dveře v uzavřeném stavu
  • možnost různých délek zajišťovacího kolíku (v balení typ 813366)
  • specifický tvar pro požárně odolné dveře na objednávku !!!



Pro správnou funkci výrobku je potřeba zajistit odbornou montáž zámků s důkladnou projekční přípravou, vždy prověřit možnost osazení celého systému na kontrétním typu dveří !!!!

Obsah balení systému pro pasivní křídlo:

  • sestava tří zámků
  • protiplechy pro horní a spodní zámek
  • spojovací táhla pro horní a spodní zámek
  • dveřní zarážka - na objednávku různé druhy podle typu dveří
  • montážní kovový rámeček pro připevnění centrálního zámku
  • upevňovací šrouby
  • ukončovací prvky na táhla
  • instalační manuál



Typ dveří:

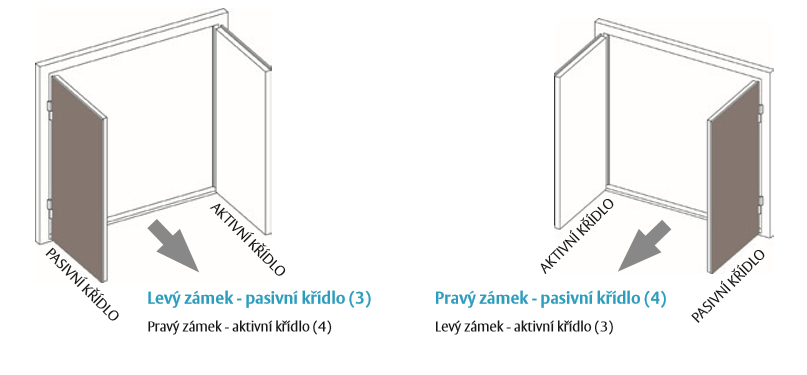

Všechny únikové dveře se musí otevírat ve směru úniku tak, aby se předešlo potencionálmu zablokování dveří. Existují dva druhy dveří s rozdílnou montáží zámků, podle toho které dveřní křídlo je pasivní a které aktivní. Před objednávkou je dobré vždy specifikovat dle schématu

pasiv

Technické údaje:

  • zámky jsou testovány v souladu s normou na maximální hmotnost dveřního křídla 200kg
  • standardní balení zámků pro pasivní křídlo umožňuje osazení dveří do maximální výšky 2300mm, maximální výška dveří nesmí dle EN-norem přesáhnout výšku 2520mm
  • montážní výška středového zámku s ováním nebo panikovou hrazdou musí být v rozmezí 900-1100mm
  • šířka dveřního křídla musí ýt dle EN norem v rozmezí od 880-1320mm
  • paniková hrazda musí pokrývat minimálně 60% šířky dveřního křídla
