PE923 - Rámové pasivní křídlo

Neohodnoceno

  • 1 z 2


PE923 - RÁMOVÉ PASÍVNÍ KŘÍDLO. Sestava zámků pro mechanické řešení pasivního části únikového křídla dveří.

Dostupnost Skladem u dodavatele (cca 3 prac.dny) (> 5 ks)
Běžná cena 20 073,90 Kč
Ušetříte 3 613,30 Kč (–18 %)
Cena 13 603,80 Kč bez DPH
16 460,60 Kč
Kód produktu EL002179
Značka FAB ASSA ABLOY
Kategorie Speciální zámky


PE923 - RÁMOVÉ PASÍVNÍ KŘÍDLO.

Sestava zámků pro mechanické řešení pasivního části únikového křídla dveří. Toto křídlo může být vždy odblokováno pro únik z interiéru pomocí kliky nebo panikové hrazdy.

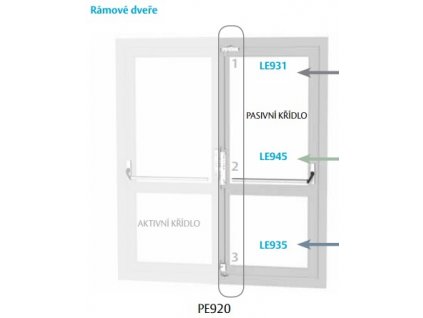

Řešení pro rámové pasivní křídlo (ALU profil) obsahuje sestavu zámků (PE941, LE945, LE935), objednací kód kompletní sestavy zámků pro jedny dveře je PE923 - vhodné pro elektromotorické samozamykací zámky v aktivním křídle.

PE941

  • Oboustranná střelka s elektrickým odblokováním
  • nutné dokoupit kabel EA211 a zajistit napájení



LE945

  • zajišťuje odblokování zámku aktivního křídla při stisku kliky nebo panikové hrazdy
  • táhla v zámku zajistí současné odjištění horního a spodního zámku



LE935

  • automatická dveřní zástrč, která zajišťuje dveře v uzavřeném stavu
  • možnost různých délek zajišťovacího kolíku (v balení typ 813366)
  • specifický tvar pro požárně odolné dveře na objednávku !!!



Pro správnou funkci výrobku je potřeba zajistit odbornou montáž zámků s důkladnou projekční přípravou, vždy prověřit možnost osazení celého systému na kontrétním typu dveří !!!!

Obsah balení systému pro pasivní křídlo:

  • sestava tří zámků
  • protiplechy pro horní a spodní zámek
  • spojovací táhla pro horní a spodní zámek
  • dveřní zarážka - na objednávku různé druhy podle typu dveří
  • montážní kovový rámeček pro připevnění centrálního zámku
  • upevňovací šrouby
  • ukončovací prvky na táhla
  • instalační manuál



Typ dveří:

Všechny únikové dveře se musí otevírat ve směru úniku tak, aby se předešlo potencionálmu zablokování dveří. Existují dva druhy dveří s rozdílnou montáží zámků, podle toho které dveřní křídlo je pasivní a které aktivní. Před objednávkou je dobré vždy specifikovat dle schématu

pasiv

Technické údaje:

  • zámky jsou testovány v souladu s normou na maximální hmotnost dveřního křídla 200kg
  • standardní balení zámků pro pasivní křídlo umožňuje osazení dveří do maximální výšky 2300mm, maximální výška dveří nesmí dle EN-norem přesáhnout výšku 2520mm
  • montážní výška středového zámku s ováním nebo panikovou hrazdou musí být v rozmezí 900-1100mm
  • šířka dveřního křídla musí ýt dle EN norem v rozmezí od 880-1320mm
  • paniková hrazda musí pokrývat minimálně 60% šířky dveřního křídla
