PE925 - plné dveře - pasivní křídlo

PE925 - PLNÉ DVEŘE - PASIVNÍ KŘÍDLO.

Sestava zámků pro mechanické řešení pasivního části únikového křídla dveří. Toto křídlo může být vždy odblokováno pro únik z interiéru pomocí kliky nebo panikové hrazdy.

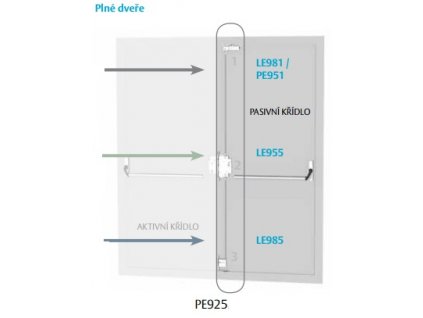

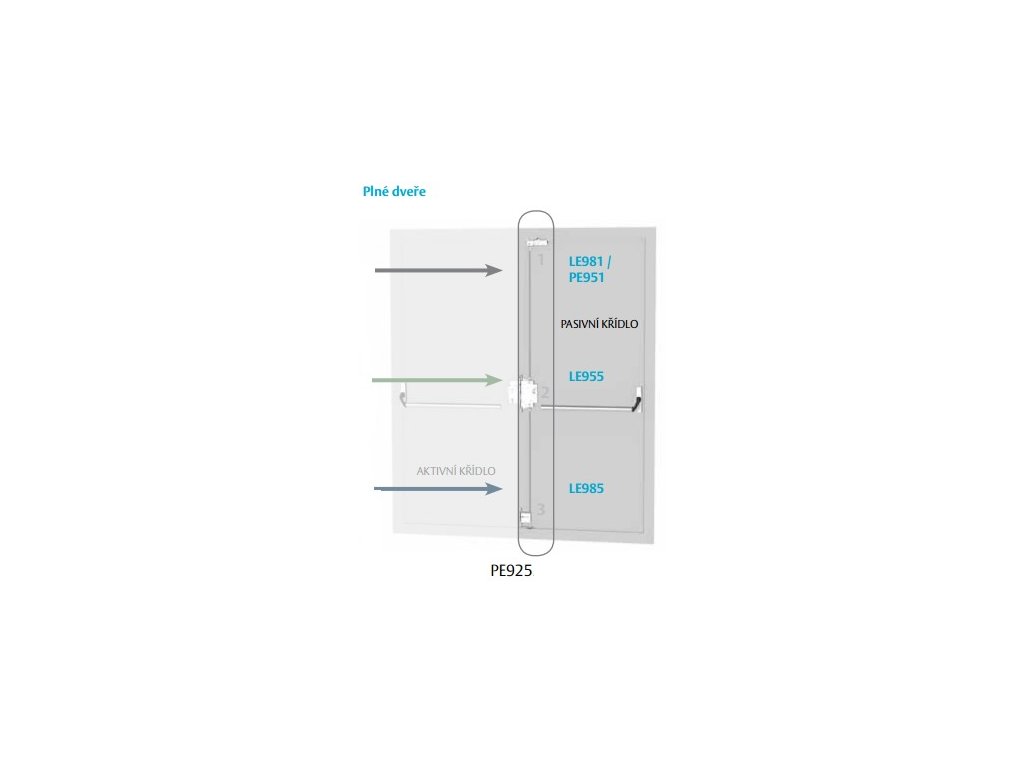

Řešení pro plné pasivní křídlo (dřevěné nebo kovové dveře) obsahuje sestavu zámků (LE981, LE955, LE985), objednací kód kompletní sestavy zámků pro pasivní křídlo dveří je PE925. Vhodné pro zámky elektromechanické osazené v aktivním křídle.

LE981

• Oboustranná střelka s automatickým uzamčením při uzavření dveří

LE955

• zajišťuje odblokování zámku aktivního křídla při stisku kliky nebo panikové hrazdy
• táhla v zámku zajistí současné odjištění horního a spodního zámku

LE985

• automatická dveřní zástrč, která zajišťuje dveře v uzavřeném stavu
• možnost různých délek zajišťovacího kolíku (v balení typ 813366)
• specifický tvar pro požárně odolné dveře na objednávku !!!

Pro správnou funkci výrobku je potřeba zajistit odbornou montáž zámků s důkladnou projekční přípravou, vždy prověřit možnost osazení celého systému na kontrétním typu dveří !!!!

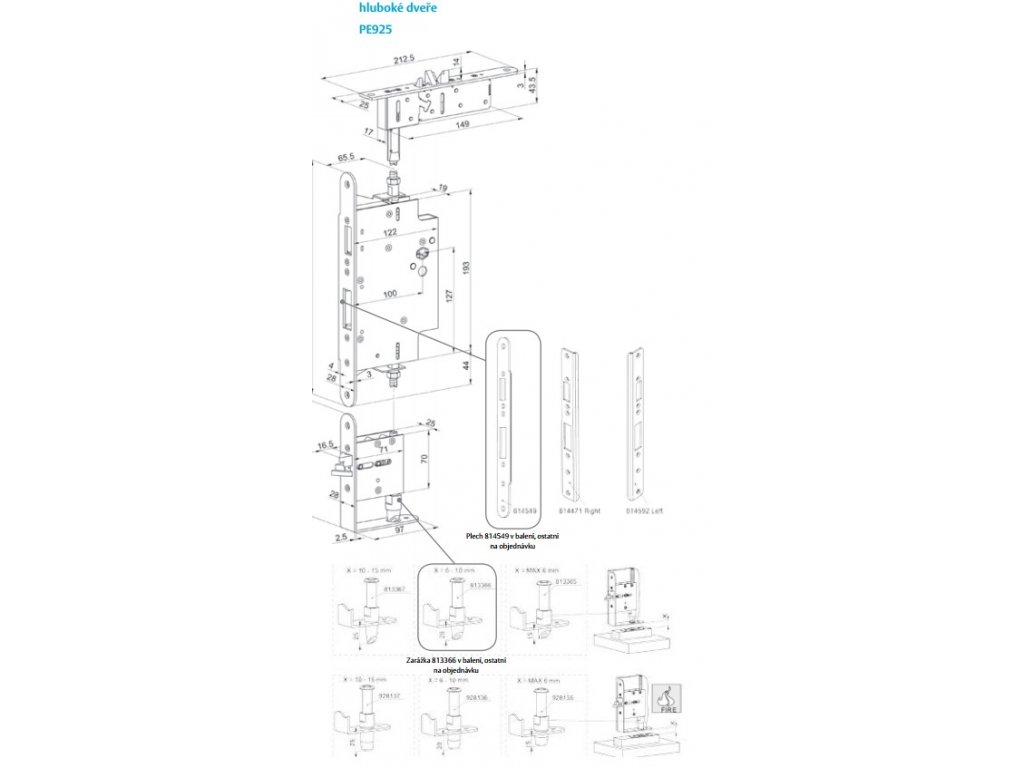

Obsah balení systému pro pasivní křídlo:

• sestava tří zámků
• protiplechy pro horní a spodní zámek
• spojovací táhla pro horní a spodní zámek
• dveřní zarážka - na objednávku různé druhy podle typu dveří
• montážní kovový rámeček pro připevnění centrálního zámku
• upevňovací šrouby
• ukončovací prvky na táhla
• instalační manuál

Typ dveří:

Všechny únikové dveře se musí otevírat ve směru úniku tak, aby se předešlo potencionálmu zablokování dveří. Existují dva druhy dveří s rozdílnou montáží zámků, podle toho které dveřní křídlo je pasivní a které aktivní. Před objednávkou je dobré vždy specifikovat dle schématu.

Technické údaje:

• zámky jsou testovány v souladu s normou na maximální hmotnost dveřního křídla 200kg
• standardní balení zámků pro pasivní křídlo umožňuje osazení dveří do maximální výšky 2300mm, maximální výška dveří nesmí dle EN-norem přesáhnout výšku 2520mm
• montážní výška středového zámku s ováním nebo panikovou hrazdou musí být v rozmezí 900-1100mm
• šířka dveřního křídla musí ýt dle EN norem v rozmezí od 880-1320mm
• paniková hrazda musí pokrývat minimálně 60% šířky dveřního křídla
