ABLOY EL561 – elektromechanický hluboký zámek

Neohodnoceno

Efekt lupa

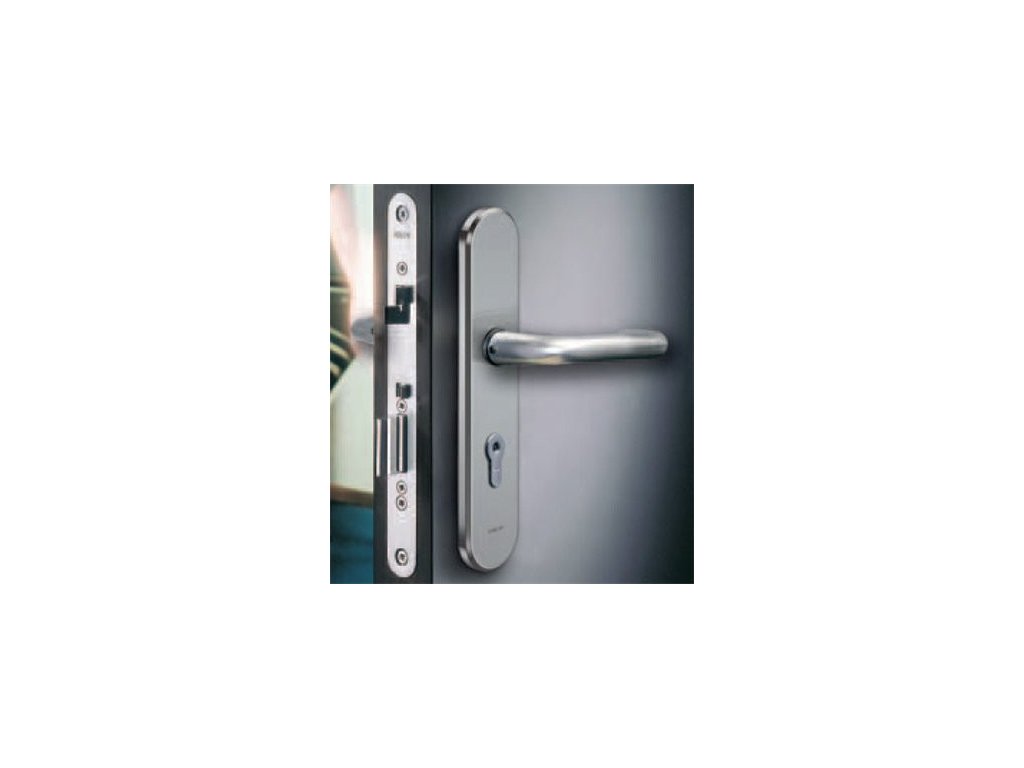

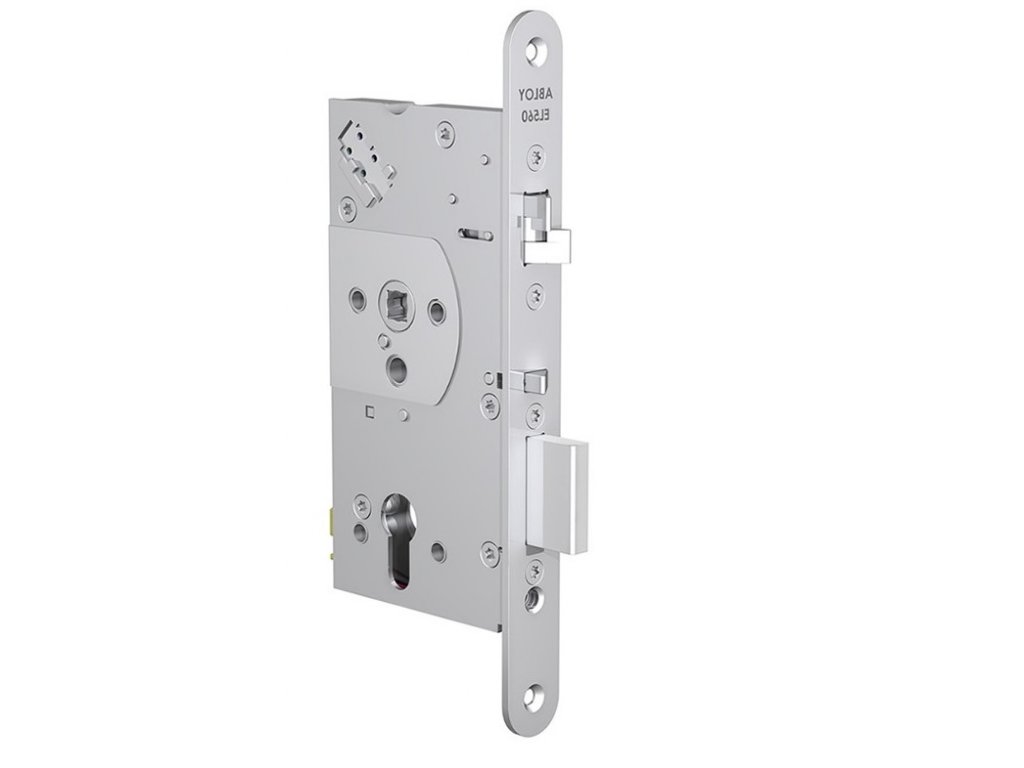

ABLOY EL561 – elektromechanický hluboký zámek (backset 55)
  • 1 z 5

ABLOY EL561 – elektromechanický hluboký zámek (backset 55) ABLOY EL561 – elektromechanický hluboký zámek (backset 55) ABLOY EL561 – elektromechanický hluboký zámek (backset 55) ABLOY EL561 – elektromechanický hluboký zámek (backset 55)



ABLOY EL561 ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK - oboustranná kontrola vstupu

Parametry

Značka FAB ASSA ABLOY
Kategorie Elekromechanické samozamykací zámky
Zvolte variantu
Kód produktu EL002019 backset: 55 Na objednávku (cca do 1 týdne)
Kód produktu EL002079 backset: 65 Na objednávku (cca do 1 týdne)
Kód produktu EL002237 backset: 100 Na objednávku (cca do 1 týdne)
Kód produktu EL002152 backset: 80 Na objednávku (cca do 1 týdne)


Popis

ABLOY EL561 ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK - s oboustrannou kontrolou vstupu určený pro vnitřní i venkovní plné dveře.

Elektromechanický samozamykací zámek vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu .
Lze použít do požárně odolných dveří.
Elektromechanický zámek s panikovou funkcí.

Lze použít do bezpečnostních dveří.




Použití ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK  ASSA ABLOY EL561:
  • Pro vnitřní i plášťové plné dveře - např. dřevěné.
  • Nedělenný čtyřhran pro oboustrannou kontrolu vstupu.
  • Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
  • Zámek je vždy osazen kováním typu klika/klika.
  • Elektrický zámek do dveří.

Doporučené příslušenství:


  • bezpečnostní kování IKON SX03 (klika-klika)
  • kabel s konektorem EA218 (6m), EA219 (10m)
  • kabelová průchodka zadlabací 10314-10
  • kabelová průchodka pro vnější montáž PAP
  • vnější protiplech - čelní štít EA325
Výhody ASSA ABLOY EL561 ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK:
  • pravolevý - oboustranná střelka
  • samozamykací
  • paniková funkce - pouze v reverzním režimu
  • kompletní certifikace
  • napájení v rozsahu 12-24V DC
  • dvoubodové uzamčení dveří

Popis funkcí zámku:
  • Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
  • Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
  • Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
  • zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.
Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce:

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout ale pouze odemknout.

Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika.
„2“ fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení,
např. čtečky.
„3“ fail safe – funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení,
např. čtečky.
Pro řešení únikových východů dle normy EN179 a EN1125 použijte zámky EL560 nebo EL566.

Technické údaje:

Typ ABLOY EL561 – elektromechanický hluboký zámek
Název ABLOY EL561 – elektromechanický hluboký zámek
Výrobce Assa Abloy
Použití do protipožárních dveří Ano
Proudový odběr 12V DC 240mA v klidu, max.. 550mA 24V DC 130mA v klidu, max. 300mA
Napájecí napětí 12-24V DC STAB +- 10%
Rozměr rozteč zámku 72mm
Monitorovací kontakty max. 0,5 A 30V AC/DC resist, 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm
Vyráběné backsety 55,60,65,80,100mm
Šířka čelního štítu 20mm, nerez
Čtyřhran nedělený 9mm čtyřhran s redukcíl lze použít 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-5,5mm
Max. rozměry dveří v.2520mm x š.1320mm, max. 200kg
Obsah balení zámek, návod, červíky, upevňovací šrouby, redukce 9 na 8mm
Signalizace stavu zámku a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené
Backset 55mm, 65mm, 100mm, 80mm
rozteč 72mm
napájení 12-24V DC STAB +- 10%
monitorovací kontakty max. 0,5 A 30V AC/DC resist, 10W
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20 mm oboustranná střelka: 10 mm
vyráběné backsety standardně 55mm, na objednávku 60,65,80 a 100mm
šířka čelního štítu 20mm (na objednávku 24mm), nerez
čtyřhran nedělený 9mm čtyřhran, s redukcí lze použít i 8mm
cylindrická vložka DIN - europrofil
dveřní vůle 2-5,5 mm
max.velikost dveří v.2520 x š. 1320 mm Max.200kg
